使用 NGINX 反向代理 EMQX 时获取客户端真实 IP
![使用 NGINX 反向代理 EMQX 时获取客户端真实 IP](https://assets.emqx.com/images/e2328a1a2af867c6e55c8d2736c93995.png?imageMogr2%2Fthumbnail%2F3040x1368)
EMQX 作为一个全球领先的 MQTT 物联网平台,支持集群扩展以实现高性能和高可用。而在集群部署中,我们通常还会用到 NGINX、HAProxy 等反向代理,实现负载均衡、SSL/TLS 终结、故障转移等目的。
但使用代理时,由于客户端不再直接访问 EMQX,EMQX 将无法直接获取到客户端的真实 IP,这不利于我们实现安全审计、访问限制等基于 IP 的应用。
本文将以 NGINX 1.26.1 和 EMQX 5.7.0 为例,介绍使用 NGINX 反向代理 EMQX 时,如何通过 PROXY 协议或 X-Forwarded-For
标头获取 MQTT 客户端的真实 IP。
获取 MQTT over TCP 客户端真实 IP
单级代理
单级代理,即 MQTT 客户端与后端服务器 EMQX 之间只有一个 Load Balancer,这是最常见的情况:
Client -> Load Balancer(NGINX, HAProxy, ...) -> Server(EMQX)
此时,我们可以借助 PROXY 协议 获取真实客户端的 IP。
PROXY 协议最早由 HAProxy 提出并设计,它约定了 TCP 代理封装和向后传递客户端原始 IP 和端口等元数据的规范。目前 PROXY 协议已经成为使用代理中继 TCP 连接时服务端获取客户端原始 IP 地址与端口的首选方案。
使用 PROXY 协议前:
+ ----------- + <CONNECT packet> | ... + ------------ + <CONNECT packet> | ... + ------ +
| MQTT Client | ----------------------> | Load Balancer| -----------------------> | Server |
+ ----------- + + ------------ + + ------ +
使用 PROXY 协议后:
+ ----------- + <CONNECT packet> | ... + ------------ + <PROXY protocol header> | <CONNECT packet> | ... + ------ +
| MQTT Client | ----------------------> | Load Balancer| ------------------------------------------------> | Server |
+ ----------- + + ------------ + + ------ +
下面是一个典型的 PROXY 协议标头:
PROXY TCP 172.168.0.116 172.168.0.200 39826 1883
| | | | | |
| | | | | 目的端口
| | | | 源端口
| | | 目的 IP
| | 源 IP
| 表示这是一个 IPv4 的 TCP 连接
固定前缀,用于标识 PROXY 协议
PROXY 协议目前有 v1 和 v2 两个版本,v1 就是上面介绍的这种人类可读的文本格式,v2 则是改成了机器易读的二进制格式,以提高程序的解析效率。v2 的具体格式本文不再展开,感兴趣的读者可以前往 The PROXY protocol Version 1 & 2 了解更多。EMQX 同时支持 v1 和 v2,并且支持自动检测使用的版本。不过在本文中,我们将统一使用 v1 进行演示。
配置
以 NGINX 为例,首先我们需要修改 NGINX(参考 此处 进行安装)的配置,打开 /etc/nginx/nginx.conf
并添加以下配置:
stream {
upstream server {
# 请按您实际的 IP 与监听端口修改
server 172.16.0.71:1883;
}
server {
listen 1883;
proxy_pass server;
# 启用 PROXY 协议发送
proxy_protocol on;
}
}
以上配置表示 NGINX 将监听 1883 端口,并将端口数据转发给地址为 172.16.0.71:1883
的 Server,由于启用了 PROXY 协议,NGINX 将在连接建立后首先发送 PROXY 协议标头。
保存配置后,运行以下命令重载配置:
nginx -s reload
然后,我们还需要修改 EMQX(参考 此处 进行安装)配置来启用对 PROXY 协议头的解析。

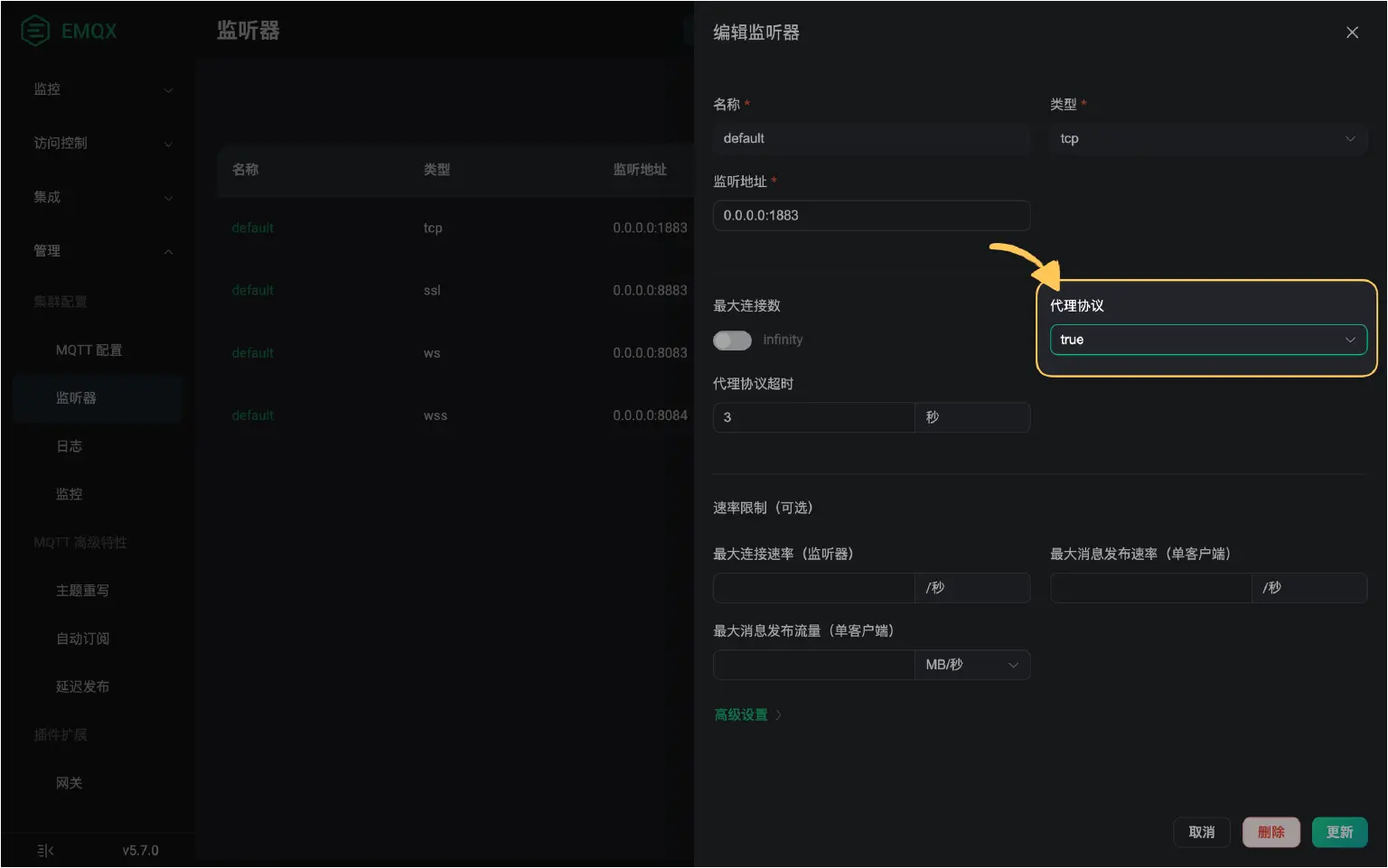

以 5.7 版本为例,我们只需要在浏览器中打开 Dashboard,前往 “管理” > “集群配置” > “MQTT 配置”,点击默认的 TCP 监听器(或其他您想要更改的监听器)进入配置页面,将 “代理协议” 设置为 true
即可:
对 EMQX 监听器的改动将在点击 “更新” 后立即生效。
验证
在本示例中,每台主机的 IP 如下:
+ ----------------------- + + ---------------------- + + ------------------- +
| MQTT Client | | NGINX | | EMQX |
| *********************** | ---> | ********************** | ---> | ******************* |
| LAN IP: / | | LAN IP: 172.16.0.116 | | LAN IP: 172.16.0.71 |
| WAN IP: 115.236.21.86 | | WAN IP: 121.36.192.227 | | WAN IP: / |
+ ----------------------- + + ---------------------- + + ------------------- +
为了验证 NGINX 是否正确发送了我们期望的 PROXY 协议标头,我们可以在运行 EMQX 的机器上使用以下命令来捕获报文:
# -i eth0, 捕获网络接口 eht0 上的数据包
# -s 0, 捕获完整数据包
# -vv,更详细的输出
# -n,不要将地址(即主机地址、端口号等)转换为名称
# -X,以十六进制和 ASCII 打印每个数据包的数据
# -S,打印绝对 TCP 序列号而不是相对序列号
# 'port 1883',捕获所有源端口或目的端口为 1883 的数据包
sudo tcpdump -i eth0 -s 0 -nvvXS 'port 1883'
然后使用 MQTTX CLI(参考 此处 进行安装)作为 MQTT 客户端连接到 NGINX:
# 将 121.36.192.227 修改为你实际 NGINX 的 IP
mqttx conn -h 121.36.192.227 -p 1883 --client-id mqttx-client

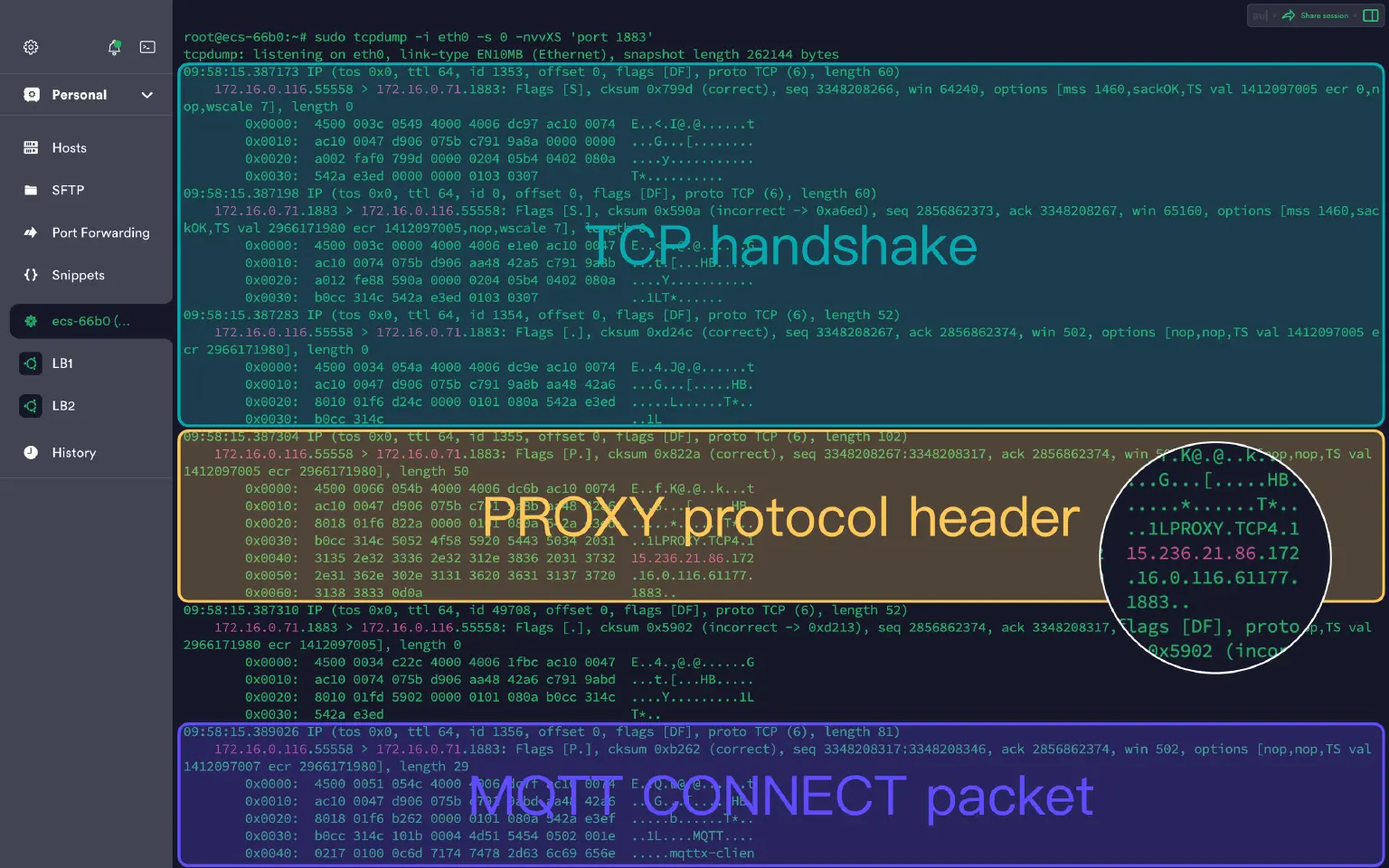

在 tcpdump 捕获的报文中,我们看到 NGINX(171.16.0.116
)在与 EMQX(172.16.0.71
)建立 TCP 连接后,首先发送了一个 PROXY 协议标头,该标头指示客户端的 IP 为 115.236.21.86
:
通过 EMQX 的 CLI 命令,我们也可以看到 EMQX 成功获取到了客户端的源 IP 地址和端口:
$ emqx ctl clients show mqttx-client
Client(mqttx-client, ..., peername=115.236.21.86:61177, ...)
多级代理
一些复杂的大型部署还可能会存在多级代理,例如:
+ ----------- + + ---- + + ---- + + ------ +
| MQTT Client | ----> | LB 1 | ----> | LB 2 | ----> | Server |
+ ----------- + + ---- + + ---- + + ------ +
存在多级反向代理时,为了让后端的 EMQX 仍然可以获取到客户端的真实 IP,我们需要对 NGINX 的配置进行一些调整。
首先,最外层的 LB,也就是 LB 1,必须开启 PROXY 协议发送,以便将客户端的源 IP 和源端口传递下去。
由于每个 TCP 连接只能发送一次 PROXY 协议标头,所以 LB 不能既转发收到的 PROXY 协议标头,又追加发送自己的标头。下面这种情况是不被允许的:
+ ----------- + + ---- + <PP header 1> | ... + ---- + <PP header 2> | <PP header 1> | ... + ------ +
| MQTT Client | -> | LB 1 | --------------------> | LB 2 | ------------------------------------> | Server |
+ ----------- + + ---- + + ---- + + ------ +
PP header 即 PROXY protocol header
因此,对于中间 LB,我们有两种配置方式可选。第一种方式最简单,中间的 LB 既不需要启用 PROXY 协议接收,也不需要启用 PROXY 协议发送,它们只要透传 LB 1 发送的所有报文即可:
+ ----------- + + ---- + <PP header 1> | ... + ---- + <PP header 1> | ... + ------ +
| MQTT Client | ----> | LB 1 | --------------------> | LB 2 | --------------------> | Server |
+ ----------- + + ---- + + ---- + + ------ +
PP header 1 = "PROXY TCP <Client IP> <LB 1 IP> <Client Port> <LB 1 Port>"
第二种方式则需要中间的 LB 同时启用 PROXY 协议接收和发送,每个 LB 在收到 PROXY 协议标头后,获取其中的客户端源 IP 地址与端口,然后将其设置到发送给下一级 LB 或者后端应用服务器的 PROXY 协议标头中:
+ ----------- + + ---- + <PP header 1> | ... + ---- + <PP header 2> | ... + ------ +
| MQTT Client | ----> | LB 1 | --------------------> | LB 2 | --------------------> | Server |
+ ----------- + + ---- + + ---- + + ------ +
PP header 1 = "PROXY TCP <Client IP> <LB 1 IP> <Client Port> <LB 1 Port>"
PP header 2 = "PROXY TCP <Client IP> <LB 2 IP> <Client Port> <LB 2 Port>"
透传
LB 1 和 LB 2 均使用 NGINX,以下是透传的配置示例:
# LB 1
# 启用 PROXY 协议发送
stream {
upstream proxy2 {
# 请修改为您实际 LB 2 的 IP 与监听端口
server 172.16.0.200:1883;
}
server {
listen 1883;
proxy_pass proxy2;
# 启用 PROXY 协议发送
proxy_protocol on;
}
}
# LB 2
# 不启用 PROXY 协议接收与发送
stream {
upstream server {
# 请修改为您实际的 EMQX IP 与监听端口
server 172.16.0.71:1883;
}
server {
listen 1883;
proxy_pass server;
}
}
EMQX 则继续保持启用 PROXY 协议接收,无需其他改动。
验证
由于增加了一个 LB,因此在本示例中,各主机的 IP 如下:
+ ----------------------- + + ---------------------- + + -------------------- + + ------------------- +
| MQTT Client | | LB 1 (NGINX) | | LB 2 (NGINX) | | EMQX |
| *********************** | -> | ********************** | -> | ******************** | -> | ******************* |
| LAN IP: / | | LAN IP: 172.16.0.116 | | LAN IP: 172.16.0.200 | | LAN IP: 172.16.0.71 |
| WAN IP: 115.236.21.86 | | WAN IP: 121.36.192.227 | | WAN IP: / | | WAN IP: / |
+ ------------------------+ + ---------------------- + + -------------------- + + ------------------- +
在 LB 2 中运行以下命令来捕获报文:
sudo tcpdump -i eth0 -s 0 -nvvXS 'port 1883'
然后使用 MQTTX CLI 作为 MQTT 客户端连接到 LB 1:
# 将 121.36.192.227 修改为你实际最外层 LB 的 IP
mqttx conn -h 121.36.192.227 -p 1883 --client-id mqttx-client

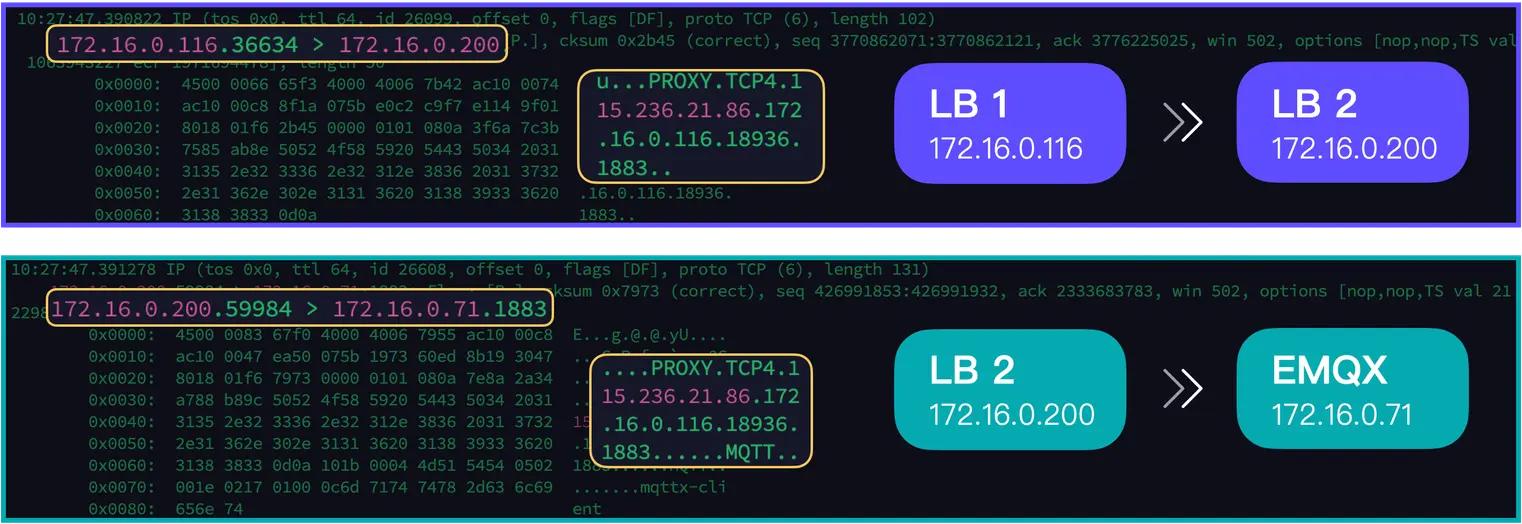

在 tcpdump 捕获的报文中,我们可以看到 LB 2 收到了来自 LB 1 的 PROXY 协议标头,该标头指示客户端的 IP 为 115.236.21.86
,而在 LB 2 与 EMQX 的连接中,标头内容没有发生变化,说明透传生效:
通过 EMQX 的 CLI 命令,我们可以看到 EMQX 成功获取到了客户端的源 IP 与源端口:
$ emqx ctl clients show mqttx-client
Client(mqttx-client, ..., peername=115.236.21.86:18936, ...)
非透传
配置如下:
# LB 1
# 启用 PROXY 协议发送,配置与透传时相同
stream {
upstream proxy2 {
# 请修改为您实际 LB 2 的 IP 与监听端口
server 172.16.0.200:1883;
}
server {
listen 1883;
proxy_pass proxy2;
# 启用 PROXY 协议发送
proxy_protocol on;
}
}
# LB 2
# 启用 PROXY 协议接收与发送
# 如果有更多中间 LB,其配置与 LB 2 类似,只需修改相应的 IP 和端口即可
stream {
upstream server {
server 172.16.0.71:1883;
}
server {
# 启用 PROXY 协议接收
listen 1883 proxy_protocol;
proxy_pass server;
# 启用 PROXY 协议发送
proxy_protocol on;
# 设置可信地址,请将 172.16.0.0/24 修改为你信任的代理的 IP 地址或者 CIDR 范围
set_real_ip_from 172.16.0.0/24;
# 设置 LB 1 的 WAN IP 为信任地址
# set_real_ip_from 172.16.0.116
}
}
注意必须使用 set_real_ip_from
指令指定信任的 LB 的 IP 地址或 CIDR 地址范围。NGINX 只会从信任来源的 PROXY 协议标头中获取真实客户端的源 IP,否则 LB 2 在向 Server 发送 PROXY 协议标头时将使用 LB 1 的 IP 而不是客户端的 IP 作为源 IP:
+ ---- + PROXY TCP <LB 1 IP> <LB 2 IP> <LB 1 Port> <LB 2 Port> + ------ +
... -> | LB 2 | ------------------------------------------------------> | Server |
+ ---- + + ------ +
指令 set_real_ip_from
依赖 Stream Real-IP 模块,你可以使用以下命令检查当前的 NGINX 是否包含了此模块:
nginx -V 2>&1 | grep -- 'stream_realip_module'
如果没有,那么你需要手动编译 NGINX 并在编译时包含此模块,详情请参阅 Installing NGINX Open Source 。
验证
在本示例中,各主机的 IP 与透传时相同:
+ ----------------------- + + ---------------------- + + -------------------- + + ------------------- +
| MQTT Client | | LB 1 (NGINX) | | LB 2 (NGINX) | | EMQX |
| *********************** | -> | ********************** | -> | ******************** | -> | ******************* |
| LAN IP: / | | LAN IP: 172.16.0.116 | | LAN IP: 172.16.0.200 | | LAN IP: 172.16.0.71 |
| WAN IP: 115.236.21.86 | | WAN IP: 121.36.192.227 | | WAN IP: / | | WAN IP: / |
+ ----------------------- + + ---------------------- + + -------------------- + + ------------------- +
在 LB 2 中运行以下命令来捕获报文:
sudo tcpdump -i eth0 -s 0 -nvvXS 'port 1883'
然后使用 MQTTX CLI 连接到 LB 1:
# 将 121.36.192.227 修改为你实际最外层 LB 的 IP
mqttx conn -h 121.36.192.227 -p 1883 --client-id mqttx-client
在 tcpdump 捕获的报文中,我们可以看到 LB 2 收到了来自 LB 1 的 PROXY 协议标头,该标头指示客户端的 IP 为 115.236.21.86

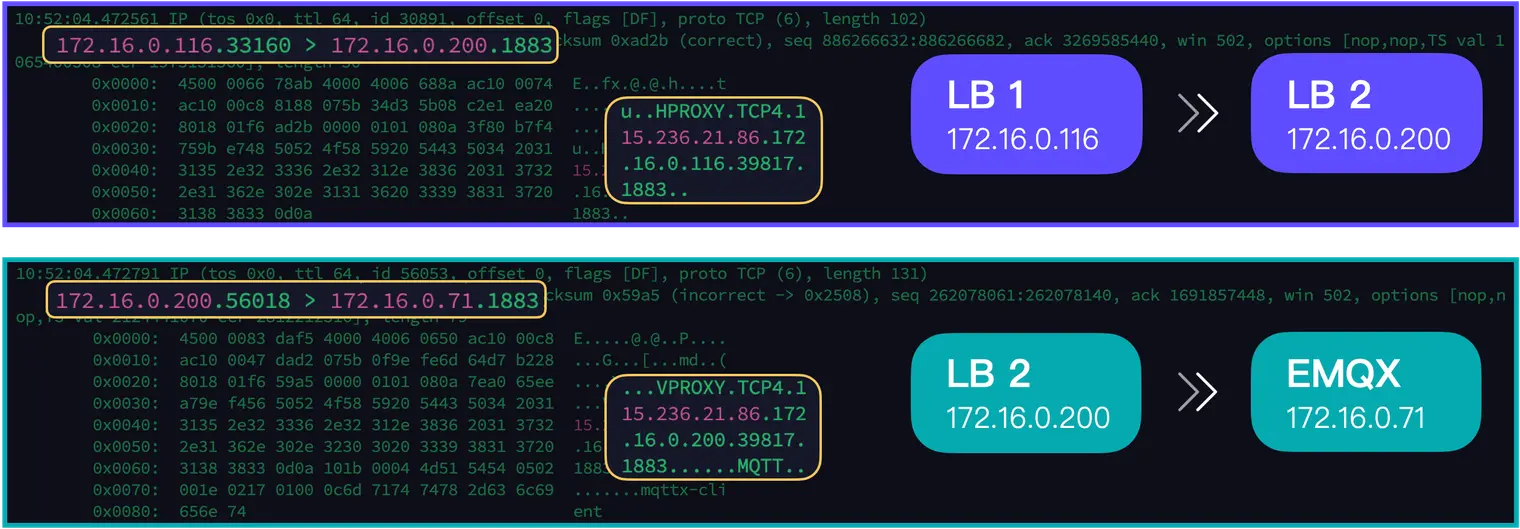

。在 LB 2 与 EMQX 的连接中,标头内容发生了变化,但仍然正确指示了客户端的真实 IP,这说明 set_real_ip_from
指令发挥了作用:
通过 EMQX 的 CLI 命令,我们可以看到 EMQX 成功获取到了客户端的源 IP 与源端口:
$ emqx ctl clients show mqttx-client
Client(mqttx-client, ..., peername=115.236.21.86:39817, ...)
获取 MQTT over WebSocket 客户端真实 IP
在浏览器、微信/抖音小程序等 Web 应用中,客户端将使用 MQTT over WebSocket 接入 EMQX。由于 WebSocket 可以携带 Header,所以除了 PROXY 协议,我们还可以通过 X-Forwarded-For
标头在 LB 与应用服务器之间传递客户端的真实 IP。
使用 PROXY 协议获取 MQTT over WebSocket 客户端真实 IP,NGINX 和 EMQX 的配置方式与获取 MQTT over TCP 客户端真实 IP 时完全相同,所以这里不再赘述。
接下来,我们将着重介绍如何配置 NGINX 和 EMQX 以通过 X-Forwarded-For
标头获取客户端真实 IP。
单级代理
我们还是从最常见的单级代理开始,以下是 NGINX 的配置示例:
http {
upstream server {
server 172.16.0.71:8083;
}
server {
listen 8083;
# 使用 /mqtt 作为提供 WebSocket 服务的端点
location /mqtt {
proxy_pass http://server;
proxy_http_version 1.1;
proxy_set_header Upgrade $http_upgrade;
proxy_set_header Connection "Upgrade";
proxy_set_header Host $host;
proxy_set_header X-Forwarded-For $remote_addr;
proxy_set_header X-Forwarded-Port $remote_port;
}
}
}
当客户端准备使用 MQTT over WebSocket 接入 EMQX 时,NGINX 不会主动将 Upgrade 和 Connection 标头转发给后端的 EMQX,所以我们必须配置 NGINX 使其显式地传递这两个标头,以便 EMQX 了解客户端将协议切换到 WebSocket 的意图。
NGINX 的 proxy_set_header
指令允许我们修改或设置 NGINX 传递给后端的请求标头:
# $http_* 是 NGINX 的内置变量,它的值是 NGINX 收到的给定 HTTP 标头。
# 因此 $http_upgrade 的值就是 NGINX 收到请求中的 Upgrade 标头。
# 这里相当于将 NGINX 发送的 Upgrade 标头设置为 "websocket"。
proxy_set_header Upgrade $http_upgrade;
# 将 Connection 标头设置为 "Upgrade",表示这是一个升级请求,请求升级到 Upgrade 标头中列出的协议。
proxy_set_header Connection "Upgrade";
$remote_addr
和 $remote_port
是 NGINX 的内置变量,它们记录了对端的 IP 地址和端口。注意在多级代理中,对端也可能是上一级 LB。
当然在单级代理中,我们可以直接使用 $remote_*
来获取 MQTT 客户端的 IP 地址与端口:
# 将 Host 标头设置为客户端所请求的主机名
proxy_set_header Host $host;
# 设置 X-Forwarded-For 以传递 MQTT 客户端 IP 地址
proxy_set_header X-Forwarded-For $remote_addr;
# 设置 X-Forwarded-Port 以传递 MQTT 客户端源端口
proxy_set_header X-Forwarded-Port $remote_port;
X-Forwarded-Port 也可以设置为 $server_port 用来指示客户端访问的端口,以便上层应用根据入口提供不同服务。在本文中,我们主要使用 X-Forwarded-Port 来传递原始客户端的源端口。
将以上配置保存至 /etc/nginx/nginx.conf
,然后运行 nginx -s reload
重载配置。
接下来,我们需要修改 EMQX 的监听器配置。在浏览器中打开 Dashboard,前往 “管理” > “集群配置” > “MQTT 配置”,点击默认的 WebSocket 监听器(或其他您想要更改的监听器)进入配置页面,展开 “高级设置”,然后将以下配置粘贴至 “自定义配置”,最后点击 “更新” 即可:
websocket.proxy_address_header = X-Forwarded-For
websocket.proxy_port_header = X-Forwarded-Port
以上配置表示 EMQX 将从收到的 WebSocket 升级请求中取 X-Forwarded-For
标头最左侧的 IP 作为客户端源 IP,取 X-Forwarded-Port
标头最左侧的端口作为客户端源端口。
验证
在本示例中,各主机的 IP 如下:
+ ----------------------- + + ---------------------- + + ------------------- +
| MQTT Client | | NGINX | | EMQX |
| *********************** | ---> | ********************** | ---> | ******************* |
| LAN IP: / | | LAN IP: 172.16.0.116 | | LAN IP: 172.16.0.71 |
| WAN IP: 115.236.21.86 | | WAN IP: 121.36.192.227 | | WAN IP: / |
+ ----------------------- + + ---------------------- + + ------------------- +
在 EMQX 所在的机器上运行以下命令来捕获报文:
sudo tcpdump -i eth0 -s 0 -nvvXS 'port 8083'
然后使用 MQTTX CLI 连接到 LB 1:
# 将 121.36.192.227 修改为你实际最外层 LB 的 IP
mqttx conn -h 121.36.192.227 -p 8083 --protocol ws --path /mqtt --client-id mqttx-client

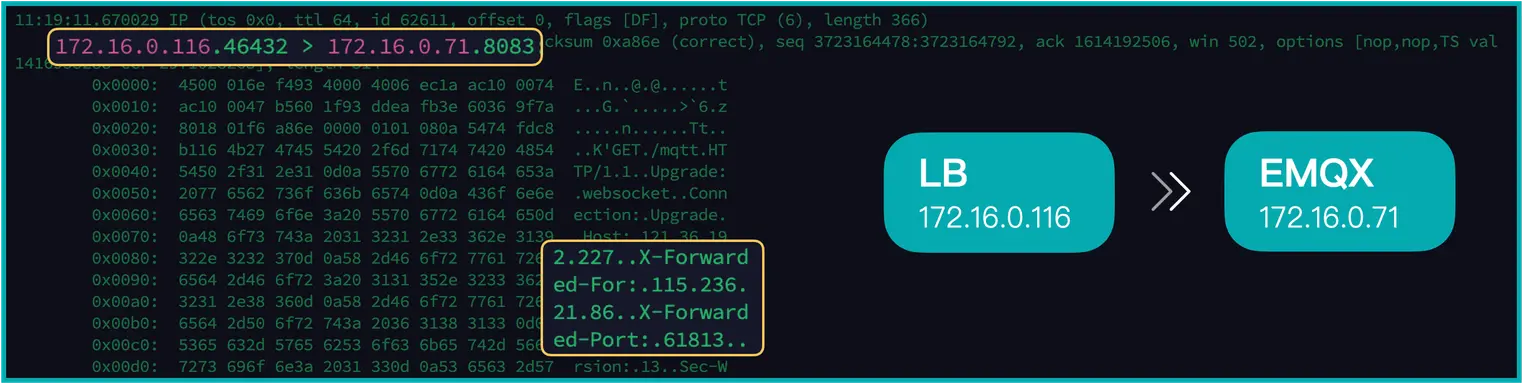

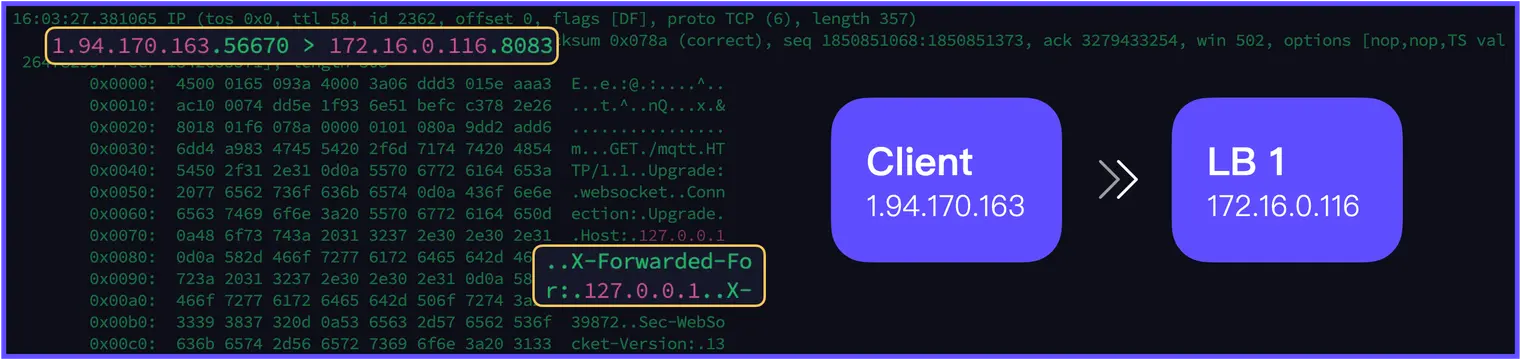

在 tcpdump 捕获的报文中,我们看到 LB 在与 EMQX 建立 TCP 连接后,发送了一个协议升级的 HTTP 请求,请求中的 X-Forwarded-For
为 115.236.21.86
,X-Forwarded-Port
为 61813
,分别对应了真实客户端的源 IP 地址与源端口:
通过 EMQX 的 CLI 命令,我们可以看到 EMQX 成功获取到了 MQTT 客户端的真实 IP 与端口:
$ emqx ctl clients show mqttx-client
Client(mqttx-client, ..., peername=115.236.21.86:61813, ...)
多级代理
在多级代理中,X-Forwarded-For
除了跨代理传递客户端真实 IP,还会记录经过的中间代理的 IP,以便后端应用服务器识别请求的来源并提供不同的服务。
但在实际应用中,仅仅让 LB 将下游的 IP 追加到 X-Forwarded-For
标头是不够的,我们必须考虑客户端恶意欺骗的情况,因为客户端也可以设置 X-Forwarded-For
标头。
在前面单级代理中,我们直接使用客户端的源 IP ($remote_addr
)覆盖了 X-Forwared-For
,这可以保证服务端最终获取到的 X-Forwared-For
一定是真实且正确的。

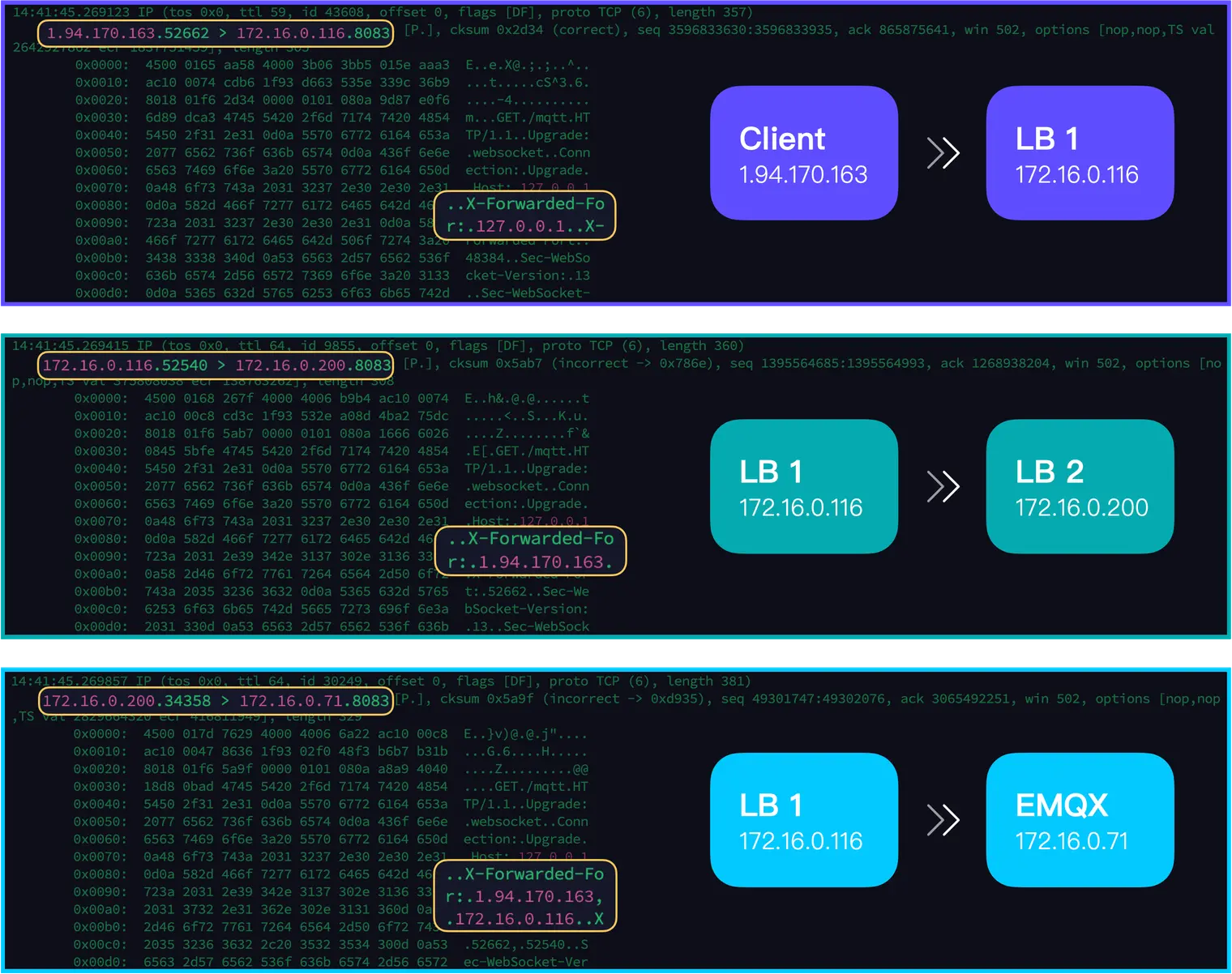

而多级代理则不同,如果不做处理,客户端就可以伪造任意 IP 欺骗服务端,绕过服务端的安全管理策略。例如下面这种情况,应用服务器就会误以为 <Fake IP>
是客户端的真实 IP。
+ ------ + X-Forwarded-For: <Fake IP> + ---- + X-Forwarded-For: <Fake IP>, <Real Client IP>
| Client | ---------------------------> | LB 1 | ----------------------------------------------...
+ ------ + + ---- +
+ ---- + X-Forwarded-For: <Fake IP>, <Real Client IP>, <LB 1 IP> + ------ +
..-> | LB 2 | --------------------------------------------------------> | Server |
+ ---- + + ------ +
想要解决这一问题,我们通常有两种办法。第一种方法,让最外层的 LB 将 X-Forwarded-For
直接赋值为 $remote_addr
而不是在原有基础上追加,从源头上解决客户端伪造 X-Forwarded-For
的可能性:
# 直接赋值
proxy_set_header X-Forwarded-For $remote_addr;
# 在原有基础上追加
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
预期效果:
+ ------ + X-Forwarded-For: <Fake IP> + ---- + X-Forwarded-For: <Real Client IP>
| Client | ---------------------------> | LB 1 | -----------------------------------...
+ ------ + + ---- +
+ ---- + X-Forwarded-For: <Real Client IP>, <LB 1 IP> + ------ +
..-> | LB 2 | ---------------------------------------------> | Server |
+ ---- + + ------ +
第二种方法,让所有 LB 都在原有 X-Forwarded-For
的基础上追加远端 IP,然后在最内层的 LB 中设置可信地址。这个最内层的 LB 将从右向左遍历,取第一个非授信的 IP 作为客户端的真实 IP。
+ ------ + X-Forwarded-For: <Fake IP> + ------------ + X-Forwarded-For: <Fake IP>, <Real Client IP>
| Client | ---------------------------> | Trusted LB 1 | ----------------------------------------------...
+ ------ + + ------------ +
+ ------------ + X-Forwarded-For: <Fake IP ✘>, <Real Client IP ✘>, <Trusted LB 1 IP ✔︎> + ------ +
..-> | Trusted LB 2 | ----------------------------------------------------------------------> | Server |
+ ------------ + + ------ +
这时虽然客户端伪造了 X-Forwarded-For
,但是在请求到达应用服务器时,伪造的 IP 也只会位于 X-Forwarded-For
的左侧,从右向左剔除掉所有可信 IP,第一个非授信的 IP 必然就是最外层可信的 LB 添加的客户端真实 IP。
方法一:使用 $remote_addr
# LB 1
# 覆盖 X-Forwarded-For 和 X-Forwarded-Port 的原有值
http {
upstream proxy2 {
server 172.16.0.200:8083;
}
server {
listen 8083;
location /mqtt {
proxy_pass http://proxy2;
proxy_http_version 1.1;
proxy_set_header Upgrade $http_upgrade;
proxy_set_header Connection "Upgrade";
proxy_set_header Host $host;
proxy_set_header X-Forwarded-For $remote_addr;
proxy_set_header X-Forwarded-Port $remote_port;
}
}
}
# LB 2
# 在原有 X-Forwarded-For 和 X-Forwarded-Port 的基础上追加
http {
upstream server {
server 172.16.0.71:8083;
}
server {
listen 8083;
location /mqtt {
proxy_pass http://server;
proxy_http_version 1.1;
proxy_set_header Upgrade $http_upgrade;
proxy_set_header Connection "Upgrade";
proxy_set_header Host $host;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
proxy_set_header X-Forwarded-Port "$http_x_forwarded_port, $remote_port";
}
}
}
将以上配置分别保存至 LB 1 和 LB 2,运行 nginx -s reload
重载配置。
EMQX 的配置与单级代理时相同:
websocket.proxy_address_header = X-Forwarded-For
websocket.proxy_port_header = X-Forwarded-Port
验证
由于无法用 MQTTX CLI 伪造 X-Forwarded-For
,为了验证效果,我们可以在运行 MQTT Client 的主机上额外部署一个 NGINX 代理,它的作用是帮助我们伪造一个值为 127.0.0.1
的 X-Forwarded-For
标头,其配置如下:
http {
upstream proxy1 {
# 请修改为您实际 LB 1 的公网 IP 与监听端口
server 121.36.192.227:8083;
}
server {
listen 8083;
location /mqtt {
proxy_pass http://proxy1;
proxy_http_version 1.1;
proxy_set_header Upgrade $http_upgrade;
proxy_set_header Connection "Upgrade";
proxy_set_header Host $host;
proxy_set_header X-Forwarded-For $remote_addr;
proxy_set_header X-Forwarded-Port $remote_port;
}
}
}
此时各主机的 IP 如下:
+ ----------------------- + + ---------------------- + + -------------------- + + ------------------- +
| MQTT Client + Proxy | | LB 1 (NGINX) | | LB 2 (NGINX) | | EMQX |
| *********************** | -> | ********************** | -> | ******************** | -> | ******************* |
| LAN IP: / | | LAN IP: 172.16.0.116 | | LAN IP: 172.16.0.200 | | LAN IP: 172.16.0.71 |
| WAN IP: 1.94.170.163 | | WAN IP: 121.36.192.227 | | WAN IP: / | | WAN IP: / |
+ ----------------------- + + ---------------------- + + -------------------- + + ------------------- +
在 LB 1 和 LB 2 这两台主机中运行以下命令来捕获报文:
sudo tcpdump -i eth0 -s 0 -nvvXS 'port 8083'
运行 MQTTX CLI,这次连接本地的 NGINX 而不是远端的 LB 1:
mqttx conn -h 127.0.0.1 -p 8083 --protocol ws --path /mqtt --client-id mqttx-client
在 tcpdump 捕获的报文中,我们可以看到 LB 1 收到的 WebSocket 升级请求中 X-Forwarded-For
为 127.0.0.1
,这相当于一个恶意的 MQTT 客户端企图欺骗服务端这是一个本机连接。
但 LB 1 知道这个请求实际来自哪里,因此在它发送给 LB 2 的 WebSocket 升级请求中,X-Forwarded-For
被设置为当前连接的客户端的真实 IP,即 1.94.170.163
,客户端伪造的 X-Forwarded-For
被完全忽略。因此最终服务端端仍然可以获取到正确的原始客户端的源 IP,X-Forwarded-Port
也是同理。
通过 EMQX 的 CLI 命令,我们可以看到 EMQX 成功获取到了客户端的源 IP 与源端口:
$ mqttx conn -h 127.0.0.1 -p 8083 --protocol ws --path /mqtt --client-id mqttx-client
Client(mqttx-client, ..., peername=1.94.170.163:52662, ...)
方法二:设置可信地址
为了验证 real_ip_recursive
指令的效果,我们额外增加一台主机充当 LB 3,LB 1 与 LB 2 配置的区别仅仅是 upstream 的 IP 不同:
# LB 1
# 在原有 X-Forwarded-For 和 X-Forwarded-Port 的基础上追加
http {
upstream proxy2 {
server 172.16.0.200:8083;
}
server {
listen 8083;
location /mqtt {
proxy_pass http://proxy2;
proxy_http_version 1.1;
proxy_set_header Upgrade $http_upgrade;
proxy_set_header Connection "Upgrade";
proxy_set_header Host $host;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
proxy_set_header X-Forwarded-Port "$http_x_forwarded_port, $remote_port";
}
}
}
# LB 2
# 在原有 X-Forwarded-For 和 X-Forwarded-Port 的基础上追加
http {
upstream proxy3 {
server 172.16.0.225:8083;
}
server {
listen 8083;
location /mqtt {
proxy_pass http://proxy3;
proxy_http_version 1.1;
proxy_set_header Upgrade $http_upgrade;
proxy_set_header Connection "Upgrade";
proxy_set_header Host $host;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
proxy_set_header X-Forwarded-Port "$http_x_forwarded_port, $remote_port";
}
}
}
# LB 3
# 在原有 X-Forwarded-For 和 X-Forwarded-Port 的基础上追加
# 另外从 X-Forwarded-For 中获取客户端真实 IP 并设置到 X-Real-IP 标头中
http {
upstream server {
server 172.16.0.71:8083;
}
server {
listen 8083;
# 信任 172.16.0.0/24 范围内的所有 IP
set_real_ip_from 172.16.0.0/24;
# 从 X-Forwarded-For 获取客户端真实 IP
real_ip_header X-Forwarded-For;
# 从右向左递归搜索第一个非授信的 IP 作为客户端的真实 IP
real_ip_recursive on;
location /mqtt {
proxy_pass http://server;
proxy_http_version 1.1;
proxy_set_header Upgrade $http_upgrade;
proxy_set_header Connection "Upgrade";
proxy_set_header Host $host;
# 追加 $realip_remote_* 而不是 $remote_*
proxy_set_header X-Forwarded-For "$http_x_forwarded_for, $realip_remote_addr";
proxy_set_header X-Forwarded-Port "$http_x_forwarded_port, $realip_remote_port";
# 使用 X-Real-IP 传递原始客户端 IP
proxy_set_header X-Real-IP $remote_addr;
}
}
}
LB 3 配置的核心在于 set_real_ip_from
、real_ip_header
这几个指令,这些命令依赖 HTTP Real-IP 模块,你可以用以下命令检查当前的 NGINX 是否包含了此模块:
nginx -V 2>&1 | grep -- 'http_realip_module'
如果没有,那么你需要手动编译 NGINX 并在编译时包含此模块,详情请参阅 Installing NGINX Open Source 。
通过 set_real_ip_from
指令,我们可以指定信任的 LB 的 IP 地址或 CIDR 地址范围,set_real_ip_from
可以多次调用,例如:
set_real_ip_from 172.16.0.0/24;
set_real_ip_from 115.236.21.86;
通过 real_ip_header
指令,我们可以指定 Real IP 的来源,在本示例中,Real IP 的来源就是 X-Forwarded-For
标头 。
通过 real_ip_recursive
指令,我们可以指定是否递归搜索 Real IP。设置为 off,那么 NGINX 将直接从右向左取第一个 IP 作为客户端的真实 IP;设置为 on,那么 NGINX 将从右向左取第一个不在授信范围内的 IP 作为客户端的真实 IP。后者正是本示例所需要的。
一旦使用了 Real-IP 模块,NGINX 会将获取到的客户端真实 IP 和端口放入变量 $remote_addr
和 $remote_port
,此时下游的 IP 和端口需要从变量 $realip_remote_addr
和 $realip_remote_port
获取:
# 追加 $realip_remote_* 而不是 $remote_*
proxy_set_header X-Forwarded-For "$http_x_forwarded_for, $realip_remote_addr";
proxy_set_header X-Forwarded-Port "$http_x_forwarded_port, $realip_remote_port";
这里我们将 $remote_addr
赋值给另一个标头,即 X-Real-IP
,因此还需要同步修改 EMQX 的 WebSocket 监听器配置:
websocket.proxy_address_header = X-Real-IP
websocket.proxy_port_header = X-Forwarded-Port
验证
在本示例中,各主机的 IP 如下:
+ ----------------------- + + ---------------------- + + -------------------- +
| MQTT Client + Proxy | | LB 1 (NGINX) | | LB 2 (NGINX) |
| *********************** | -> | ********************** | -> | ******************** | --...
| LAN IP: / | | LAN IP: 172.16.0.116 | | LAN IP: 172.16.0.200 |
| WAN IP: 1.94.170.163 | | WAN IP: 121.36.192.227 | | WAN IP: / |
+ ----------------------- + + ---------------------- + + -------------------- +
+ -------------------- + + ------------------- +
| LB 3 (NGINX) | | EMQX |
..-> | ******************** | -> | ******************* |
| LAN IP: 172.16.0.225 | | LAN IP: 172.16.0.71 |
| WAN IP: / | | WAN IP: / |
+ -------------------- + + ------------------- +
在 LB 1、LB 2 和 LB 3 这三台主机中运行以下命令来捕获报文:
sudo tcpdump -i eth0 -s 0 -nvvXS 'port 8083'
与上一个示例相同,我们需要在运行 MQTT Client 的机器上额外部署一个 NGINX 代理,其配置如下:
http {
upstream proxy1 {
# 请修改为您实际 LB 1 的公网 IP 与监听端口
server 121.36.192.227:8083;
}
server {
listen 8083;
location /mqtt {
proxy_pass http://proxy1;
proxy_http_version 1.1;
proxy_set_header Upgrade $http_upgrade;
proxy_set_header Connection "Upgrade";
proxy_set_header Host $host;
proxy_set_header X-Forwarded-For $remote_addr;
proxy_set_header X-Forwarded-Port $remote_port;
}
}
}
运行 MQTTX CLI,连接本地的 NGINX 而不是远端的 LB 1:
mqttx conn -h 127.0.0.1 -p 8083 --protocol ws --path /mqtt --client-id mqttx-client
在 tcpdump 捕获的报文中,我们看到 LB 1 收到的 WebSocket 升级请求中 X-Forwarded-For
为 127.0.0.1
,这相当于一个恶意的 MQTT 客户端企图欺骗服务端这是一个本机连接:

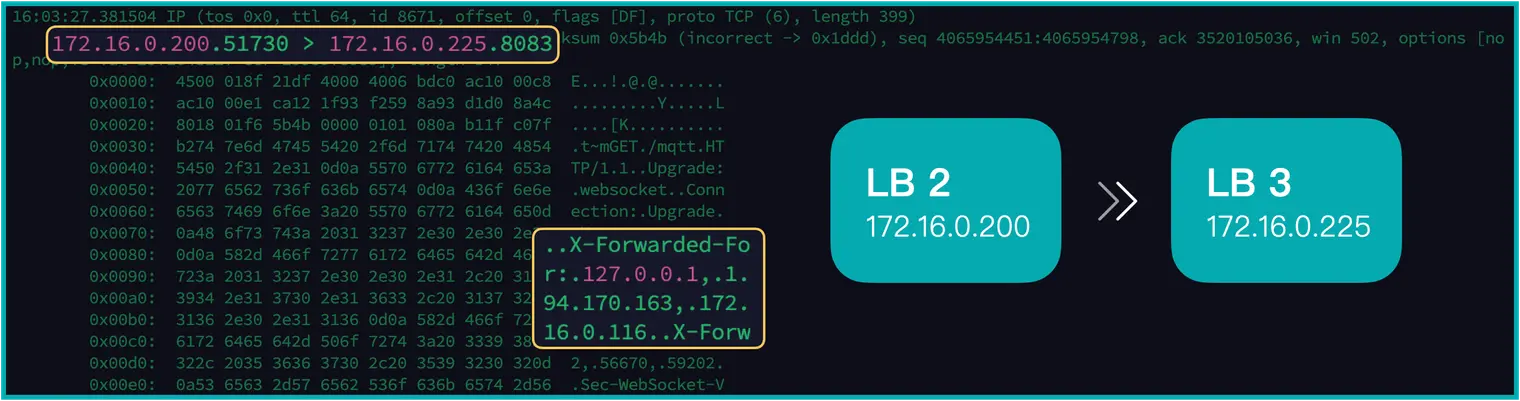

但这一次,我们没有直接覆盖 X-Forwarded-For
, 而是在原有的基础上追加,因此在 LB 2 发送给 LB 3 的 WebSocket 升级请求中,我们可以看到 X-Forwarded-For
的值为 127.0.0.1, 1.94.170.163, 172.16.0.116
:

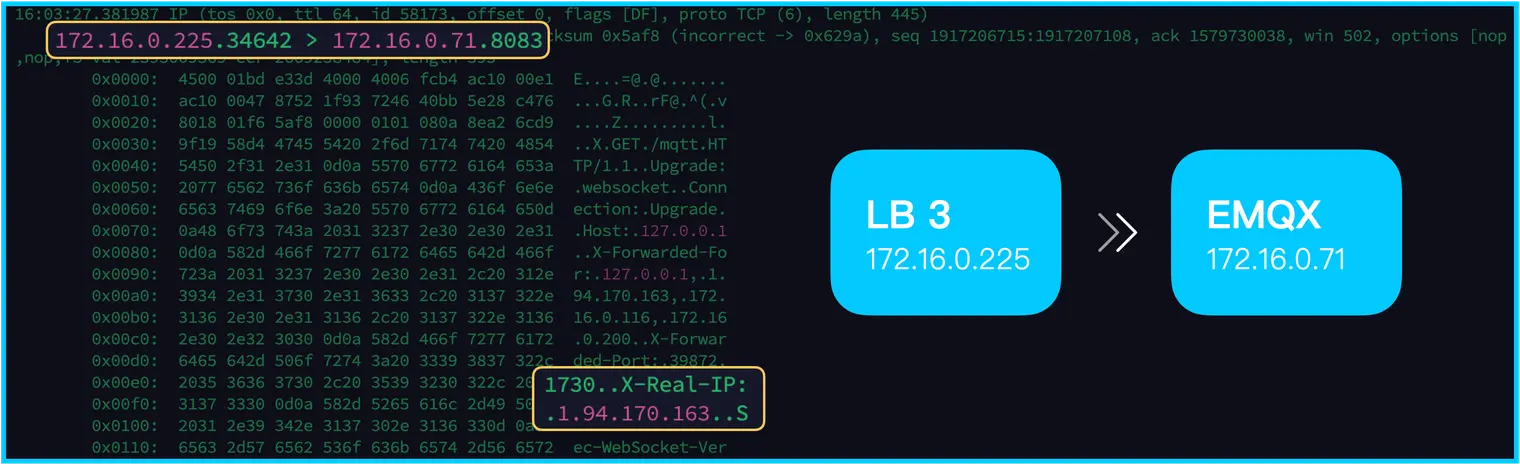

而在 LB 3 发送给 EMQX 的 WebSocket 的升级请求中,我们可以看到 X-Real-IP
标头被设置为 1.94.170.163
,这也是我们预期的结果:
通过 EMQX 的 CLI 命令,我们将看到 EMQX 成功获取到了真实客户端的源 IP 与源端口:
$ emqx ctl clients show mqttx-client
Client(mqttx-client, ..., peername=1.94.170.163:39872, ...)

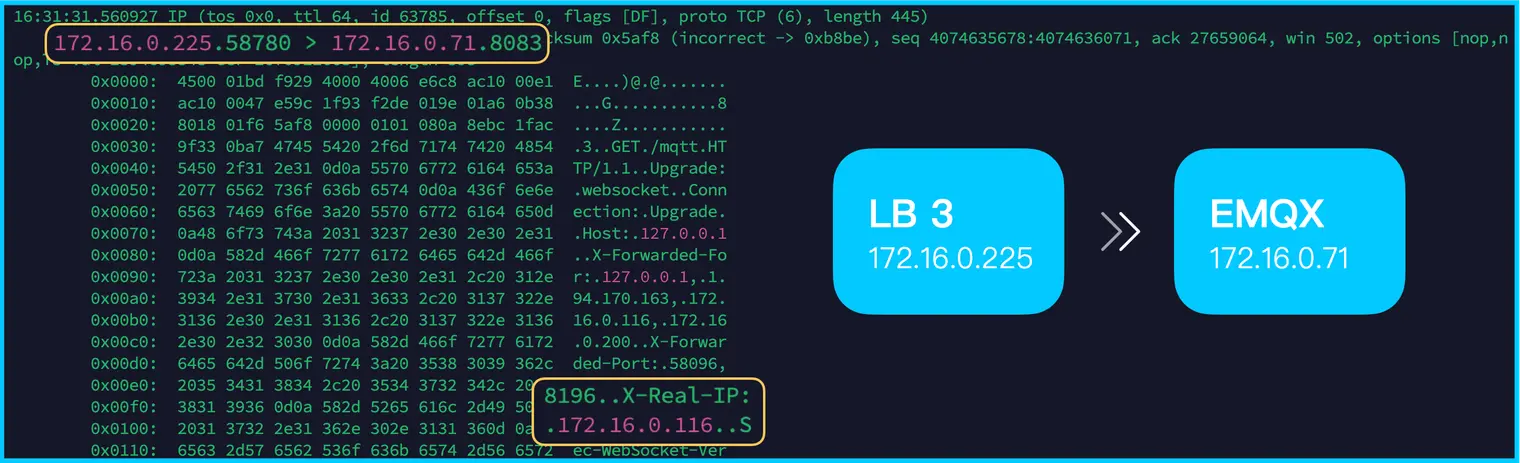

而如果我们在 LB 3 中将 real_ip_recursive
设置为 off,那么我们将看到 X-Real-IP
标头被设置为 172.16.0.116
:
结语
在本文中,我们深入了解了如何正确配置 EMQX 与 NGINX,以借助 PROXY 协议或 X-Forwarded-For
标头,使客户端的真实 IP 可以跨越单级甚至多级代理传递到最终的 EMQX 服务器,以便实现安全审计、访问限制、流量监控等应用。
在后续的博客中,我们还将为您带来使用 HAProxy 反向代理 EMQX 时获取客户端真实 IP 的配置指南。欢迎订阅我们的博客,以便及时掌握最新动态。
