EMQX Cloud 和工业物联网：从边端数据到 TimescaleDB 的工业数据集成

前言

工业物联网（IIoT）正引领着一场数字化革命，重新定义着数据的采集、分析和利用方式。工业物联网这个由数亿设备构成的庞大网络中，实时数据流动是实现工业自动化、数字化和高效生产的关键。EMQX Cloud，跨多云全托管的 MQTT 云服务平台，是这场革命的关键基础设施软件，提供从边缘到云的无缝连接，保证数据的实时传输、处理和分析。

本文将深入探讨 EMQX Cloud 如何整合边缘计算的数据与 TimescaleDB 的数据洞察能力，为工业物联网提供关键数据基础服务。

1. EMQX Cloud 与其在 IIoT 中的位置

EMQX Cloud

EMQX Cloud 是一款专门设计用于处理大规模 IIoT 数据流的云端 MQTT 代理服务。它提供了可靠的消息传递和设备管理功能，以满足工业物联网领域的需求。该平台的核心功能包括高性能的 MQTT 消息代理、设备连接管理、数据路由、消息存储和实时监控。

在 IIoT 中的位置

在工业物联网中，处理大数据量和设备管理是至关重要的，因为涉及到大量的传感器和设备，需要实时的数据传输、存储和监控。这些设备通常散布在广泛的区域，需要高度可靠的连接，以确保生产效率、质量控制和设备状态的实时监测。此外，数据的安全性也是一个不可忽视的因素，因为工业设备和传感器的数据通常包含敏感信息。

挑战与解决方案

1. 大数据量处理挑战： IIoT 环境中，设备生成的数据量庞大，需要高性能的消息传递和数据路由。EMQX Cloud 通过其高性能 MQTT 消息代理和数据路由功能，能够有效地处理大规模的数据流，确保数据的实时传输和处理。
2. 设备管理挑战： 管理大量设备的连接、状态和固件更新是挑战性的。EMQX Cloud 提供了强大的设备连接管理功能，允许实时监控设备的在线状态，支持设备的热更新和远程管理。
3. 可扩展性和可靠性挑战： 随着设备数量的增加，系统的可扩展性和可靠性变得至关重要。EMQX Cloud 通过其云端部署和负载均衡技术，能够实现高度可扩展的架构，确保系统的可用性和稳定性。
4. 安全性挑战： IIoT 数据的安全性至关重要，因为它可能包含敏感的工业信息。EMQX Cloud 通过支持TLS/SSL 加密和身份验证，提供了强大的数据安全保护，确保数据在传输和存储过程中的机密性。

总之，EMQX Cloud 在 IIoT 中扮演着关键角色，帮助解决了处理大数据量和设备管理等挑战。它通过其可扩展性、可靠性和安全性功能，为工业物联网环境提供了可靠的消息传递和设备管理解决方案。

2. 从 NanoMQ 到 EMQX Cloud 到 TimescaleDB

本文将演示在树莓派上部署 NanoMQ，并进一步将数据桥接到 EMQX Cloud，最后通过数据集成实现数据传输至 TimescaleDB。我们将执行以下三个主要任务：

任务一：树莓派上安装 NanoMQ

首先，我们会逐步说明如何在树莓派上安装和配置 NanoMQ。这是连接设备和 EMQX Cloud 的第一步，确保一切就绪。

任务二：NanoMQ 数据桥接至 EMQX Cloud

任务二涉及将树莓派上的 NanoMQ 与 EMQX Cloud 进行有效的数据桥接。我们将提供详细的指南，以确保连接正确设置。

任务三：EMQX Cloud 数据桥接至 TimescaleDB

最后，我们将讨论如何设置 EMQX Cloud 以桥接数据至 TimescaleDB。这将帮助您实现完整的数据流传输。

通过完成这三个任务，您将成功地在树莓派上部署 NanoMQ 并实现数据集成，将数据无缝传递至 TimescaleDB。

3. 部署边缘计算解决方案：NanoMQ 的设置

在部署边缘计算解决方案时，选择适当的工具和组件至关重要。NanoMQ 作为边缘 MQTT 代理的选择有其独特的优势。以下是一些关于为什么选择 NanoMQ 以及如何进行安装和验证的详细说明。

选择 NanoMQ 作为边缘 MQTT 代理的原因

NanoMQ 是一款轻量级、高性能的 MQTT 5.0 代理，特别适用于边缘计算场景。以下是选择 NanoMQ 的一些理由：

1. 轻量级和资源友好： NanoMQ 被精心设计，以便在资源有限的边缘设备上运行，几乎不会对设备性能造成明显影响。
2. 支持 MQTT 5.0： 它支持 MQTT 5.0 协议，提供了更多的功能和更好的性能，使您能够处理更复杂的通信需求。
3. 快速部署： NanoMQ 提供了简化的部署过程，使您能够快速配置和启动 MQTT 代理，减少了部署和配置的复杂性。
4. 可靠性和稳定性：NanoMQ 被广泛测试和验证，具有出色的稳定性和可靠性，确保在边缘环境中的持续运行。

在边缘设备上安装和配置 NanoMQ 的步骤

1. 下载 NanoMQ： 访问 EMQ 官方网站，下载适用于您的边缘设备的 NanoMQ 版本。

2. 安装 NanoMQ： 根据设备的操作系统，执行 NanoMQ 安装程序。通常，这包括解压下载的文件并运行安装脚本。在本示例中，我们将使用 Apt 源在树莓派安装 NanoMQ。

   ## Download the repository
   curl -s https://assets.emqx.com/scripts/install-nanomq-deb.sh | sudo bash

   ## Install NanoMQ
   sudo apt-get install nanomq


3. 配置 NanoMQ： 配置 NanoMQ 桥接需修改默认路径下的配置文件 /etc/NanoMQ_bridge.conf，在配置文件中，您可以指定 MQTT 代理的参数，如监听端口、认证设置和其他选项，实现将接收到的指定 topic 的数据转发到到 EMQX Cloud。

   配置参数如下：

   • 远端 broker 地址
   • MQTT 协议版本
   • 客户标识符 (默认缺省由 NanoMQ 自动分配)
   • 会话清除
   • Keep Alive
   • 用户名
   • 密码
   • 转发Topic (多个 topic 用逗号隔开)
   • qos 等级
   • 客户端并行数

   本示例中配置文件 /etc/nanomq_bridge.conf。

   bridges.mqtt.name {
     server = "mqtt-tcp://x.x.x.x:1883"
     proto_ver = 4
     username = xxx
     password = xxx
     clean_start = true
     keepalive = 60s
     forwards = [
       {
         remote_topic = "emqx/test"
         local_topic = "emqx/test"
         qos = 0
       }
     ]
     max_parallel_processes = 2
     max_send_queue_len = 1024
     max_recv_queue_len = 1024
   }


4. 启动 NanoMQ： 使用启动脚本或命令启动 NanoMQ。一旦启动，NanoMQ 将开始监听指定的端口并准备接受 MQTT 连接。

   nanomq start --conf /etc/nanomq_bridge.conf




验证 NanoMQ 的安装和功能

要验证 NanoMQ 的安装和功能，可以执行以下操作：

1. 连接到 NanoMQ： 使用 MQTT 客户端工具，如 MQTTX 或者 mosquitto_sub/mosquitto_pub，连接到 NanoMQ。

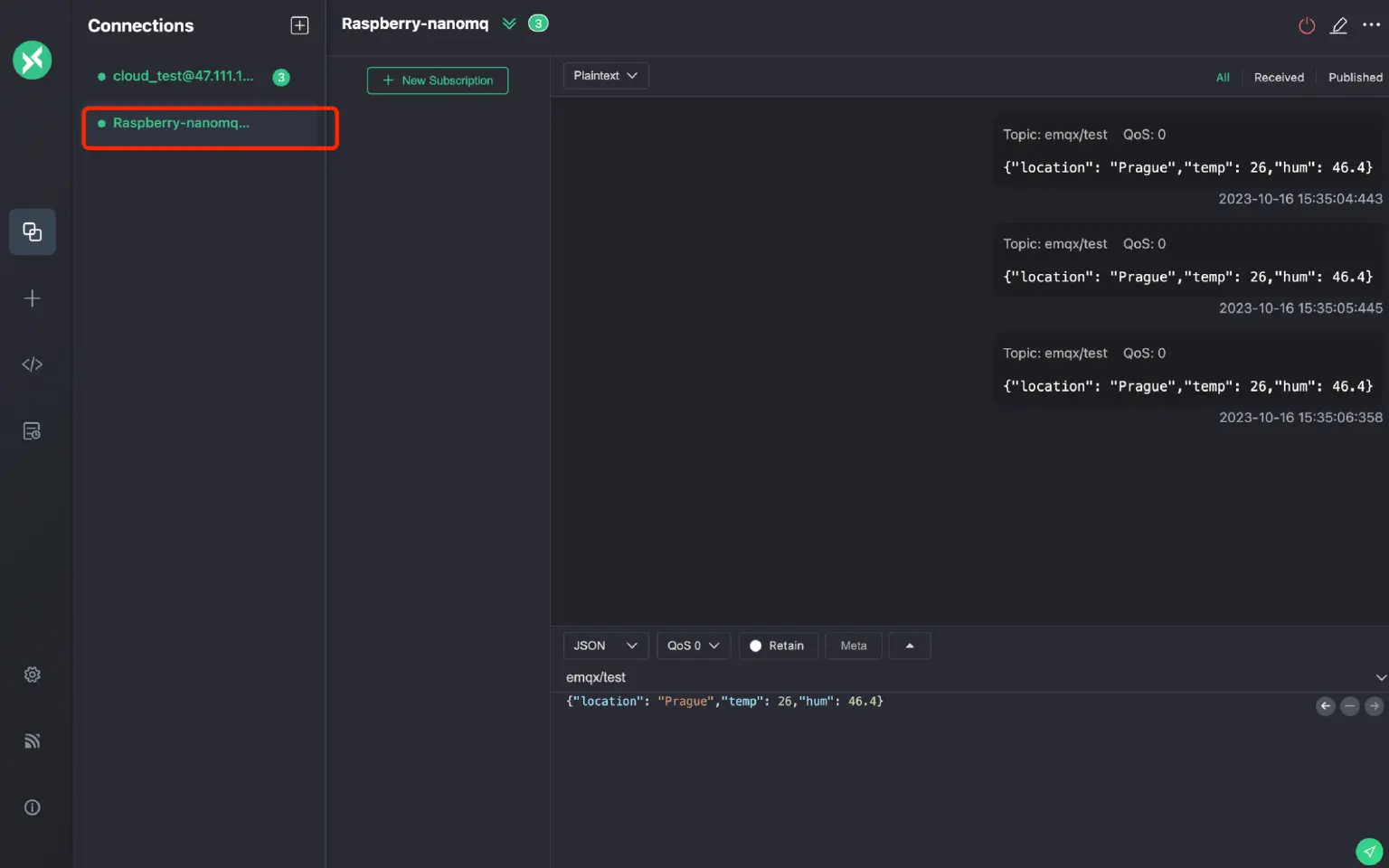

2. 发布和订阅消息： 发布一条消息并确保它可以被成功传递给订阅者。这可以验证代理的消息传递功能。



3. 监控和日志： 查看 NanoMQ 的日志文件以确保没有错误或异常情况。这有助于确保代理正常工作。

4. 性能测试： 可以使用性能测试工具来模拟高负载条件，以确保 NanoMQ 在边缘设备上具有良好的性能。

一旦您成功验证了 NanoMQ 的安装和功能，您就可以在边缘计算解决方案中信任它作为 MQTT 代理，以支持您的 IoT 通信需求。

4. 实现 EMQX Cloud 与边缘设备的无缝连接

为了实现 EMQX Cloud 与边缘设备之间的无缝连接，我们需要遵循以下步骤来配置边缘设备以连接到 EMQX Cloud，并确保数据传输的安全性。

配置边缘设备连接到 EMQX Cloud

1. 获取 SSL/TLS 证书（可选）： 首先，确保你在 EMQX Cloud 上获得了有效的 SSL/TLS 证书。这些证书用于加密通信以确保数据传输的安全性。

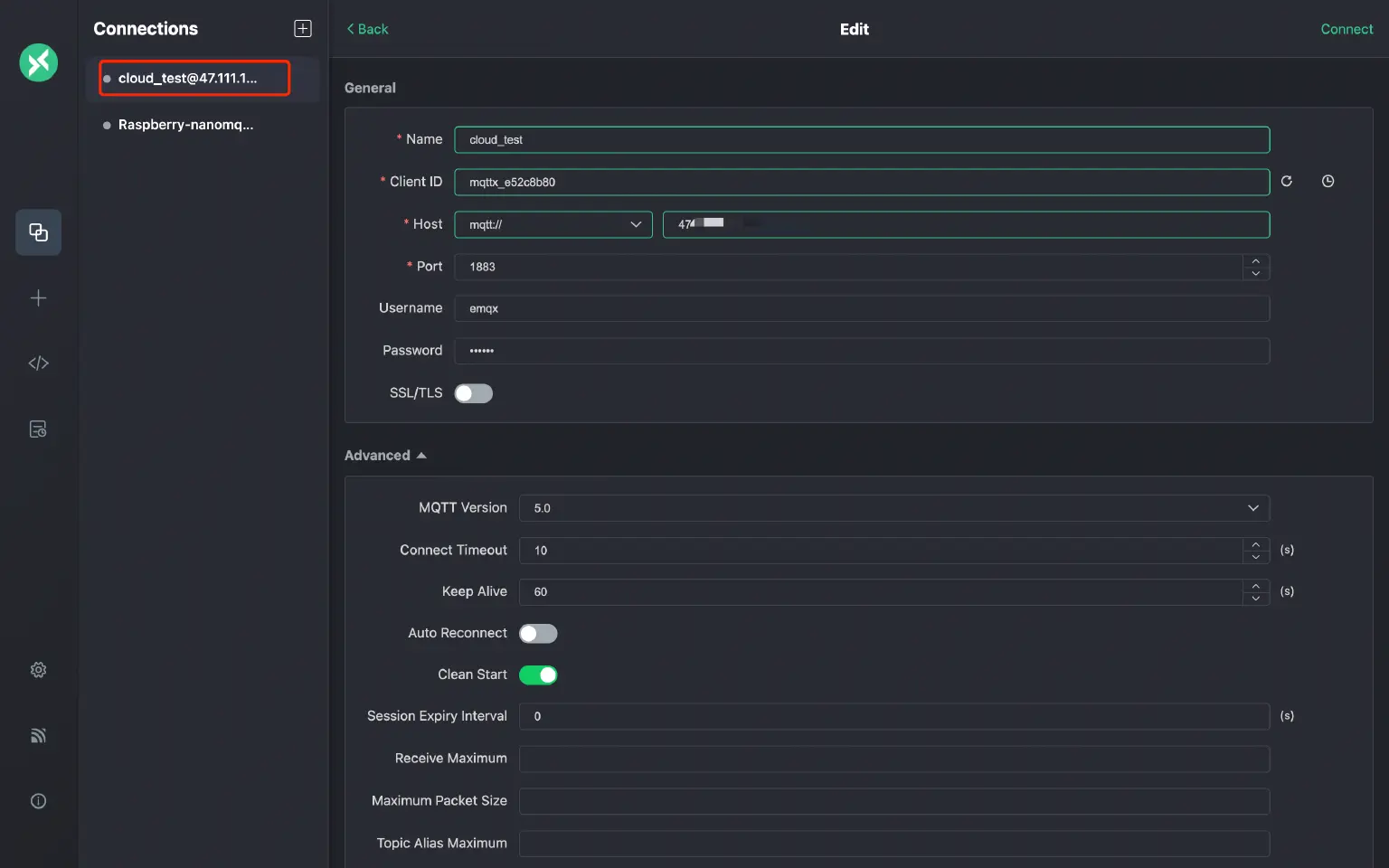

2. 配置设备参数并建立连接： 在边缘设备上，使用配置好的参数，边缘设备尝试连接到 EMQX Cloud 服务器。

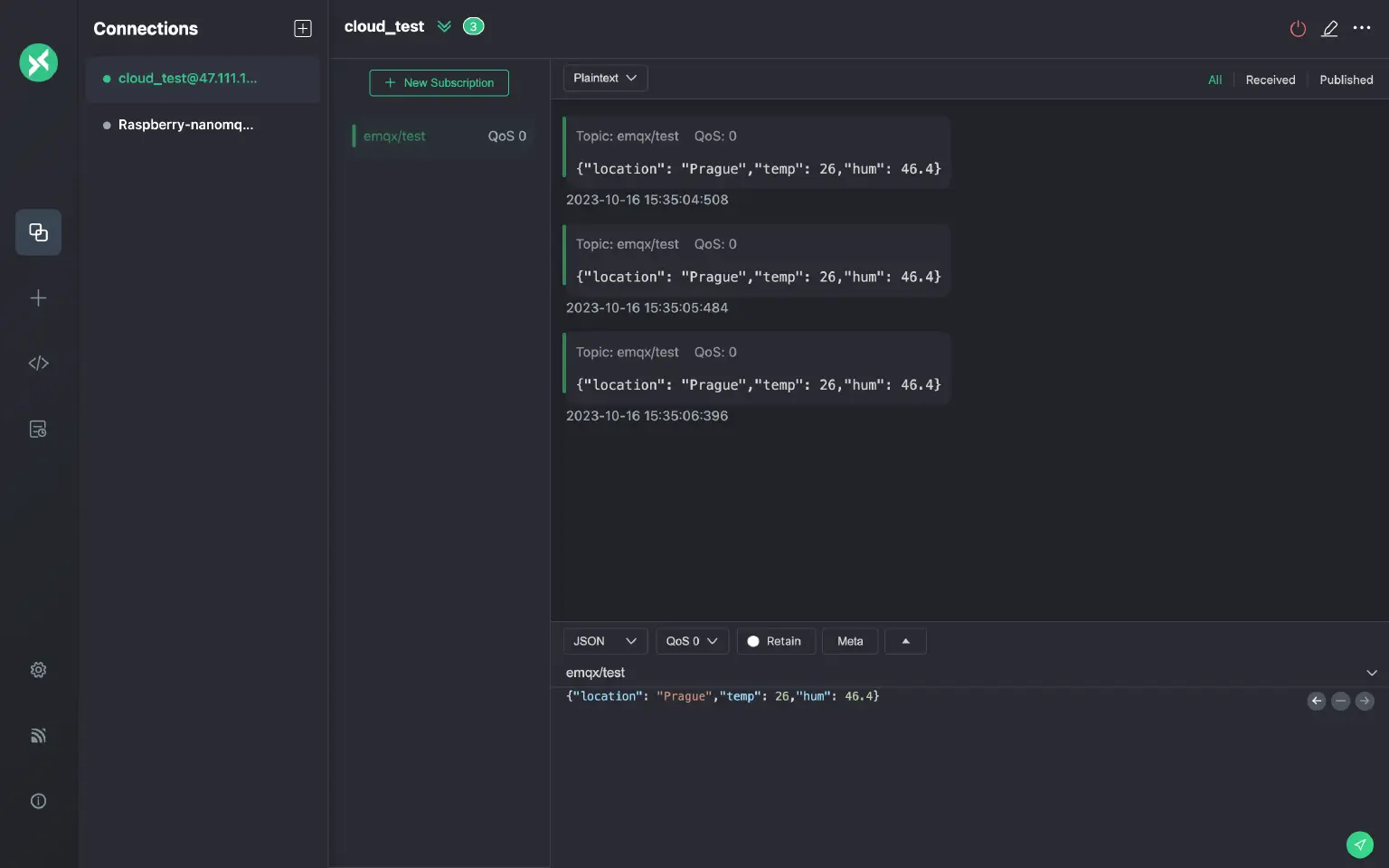

3. 发布和订阅测试

   使用 MQTTX 连接到 EMQX Cloud，订阅主题 "temp_hum/emqx" ，查看是否收到来自 nanomq 的消息。



总之，配置边缘设备与 EMQX Cloud 的连接需要经过详细的设置，测试连接通过发布和订阅 MQTT 主题可帮助验证连接的可行性。这一过程为实现 EMQX Cloud 与边缘设备的无缝连接奠定了基础。

5. TimescaleDB 的整合：配置、数据转换和持久化

选择 TimescaleDB 作为时间序列数据库的原因

在这个任务中，我们将深入数据分析，使用 TimescaleDB 来获得关于 IIoT（工业物联网）数据的洞察。我们将讨论 TimescaleDB 查询语言的特点，如何提取数据，创建简单的仪表板以实时监控数据，以及如何进行测试以验证数据的准确性和实时性。

1. 专注于时间序列数据：TimescaleDB 是一种专门设计用于处理时间序列数据的数据库系统。在工业物联网中，大量的数据是按时间戳记录的，例如传感器数据、事件日志等。因此，选择一个专注于时间序列数据的数据库系统，可以提供更高效的数据存储和查询。
2. 水平可扩展性：工业物联网环境中，数据量可能会迅速增长。TimescaleDB 支持水平可扩展性，允许轻松地扩展存储容量，以适应不断增长的数据需求。这保证了系统在处理大规模时间序列数据时的性能和可靠性。
3. 复杂查询支持：TimescaleDB 具有强大的查询功能，允许执行复杂的分析操作，如数据聚合、滑动时间窗口分析、时间序列插值等。这对于工业物联网应用中的数据分析和预测非常重要。
4. 数据保留策略：工业物联网中的数据通常需要根据特定的保留策略来管理，以节省存储空间和维护成本。TimescaleDB提供了数据自动分区和数据过期策略，可以根据需求自动删除旧数据，同时保留必要的历史数据。
5. 与 EMQX Cloud 的集成：由于 EMQX Cloud 与 TimescaleDB 的紧密集成，数据从边缘设备传输到数据库的流程更为顺畅，这有助于确保数据的实时性和完整性。
6. 社区支持和生态系统：TimescaleDB是一个开源项目，拥有庞大的社区支持，因此可以从社区贡献的丰富功能和扩展中受益。此外，与其他工具和框架的整合也相对容易，构建更强大的数据分析和可视化工具。

总之，选择 TimescaleDB 作为时间序列数据库的原因包括其专门面向时间序列数据的特性、可扩展性、强大的查询支持、数据管理策略以及与EMQX Cloud的协同工作，使其成为处理工业物联网数据的理想选择。

创建 TimescaleDB Cloud 实例

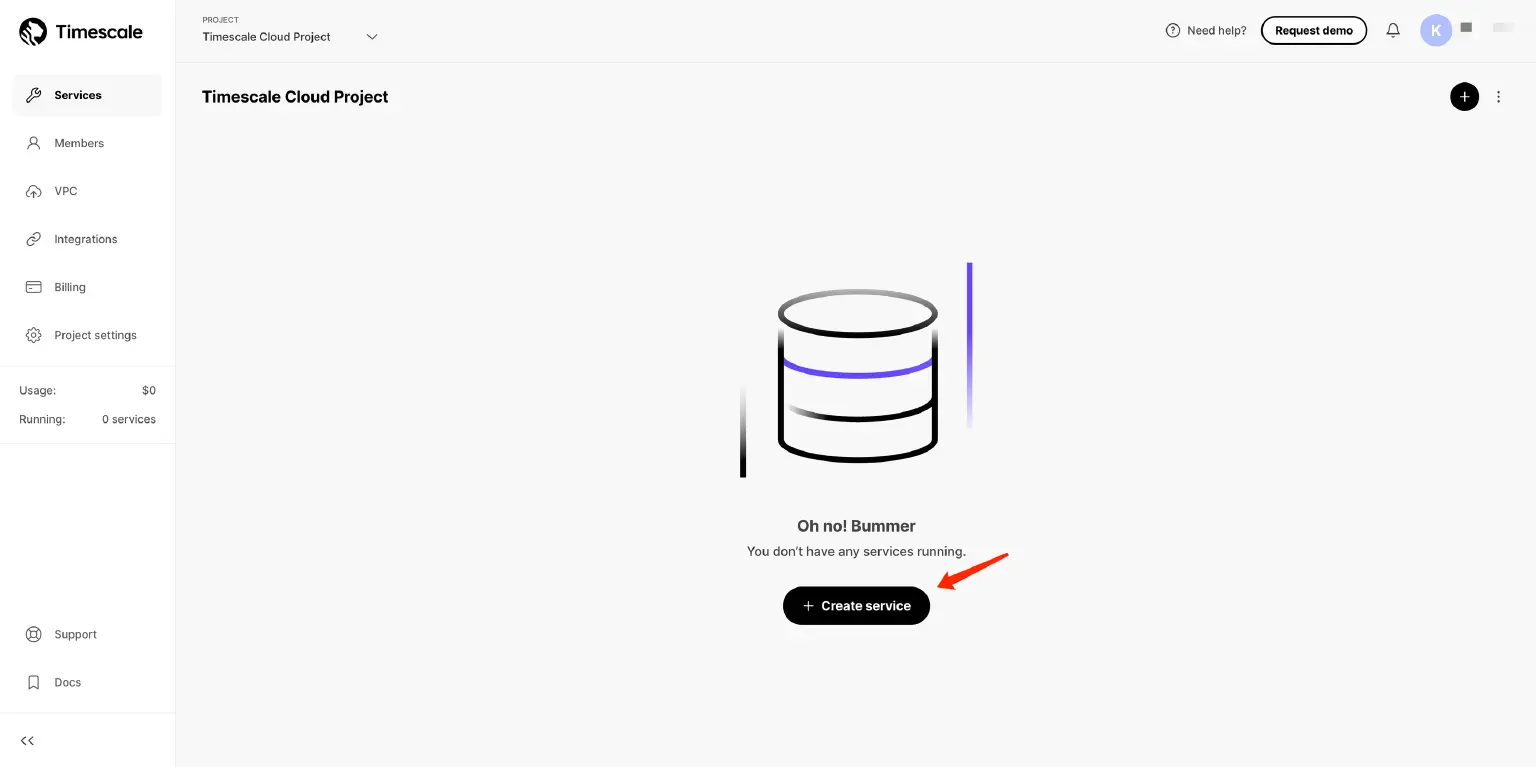

登录 Timescale Cloud，前往创建服务页面。

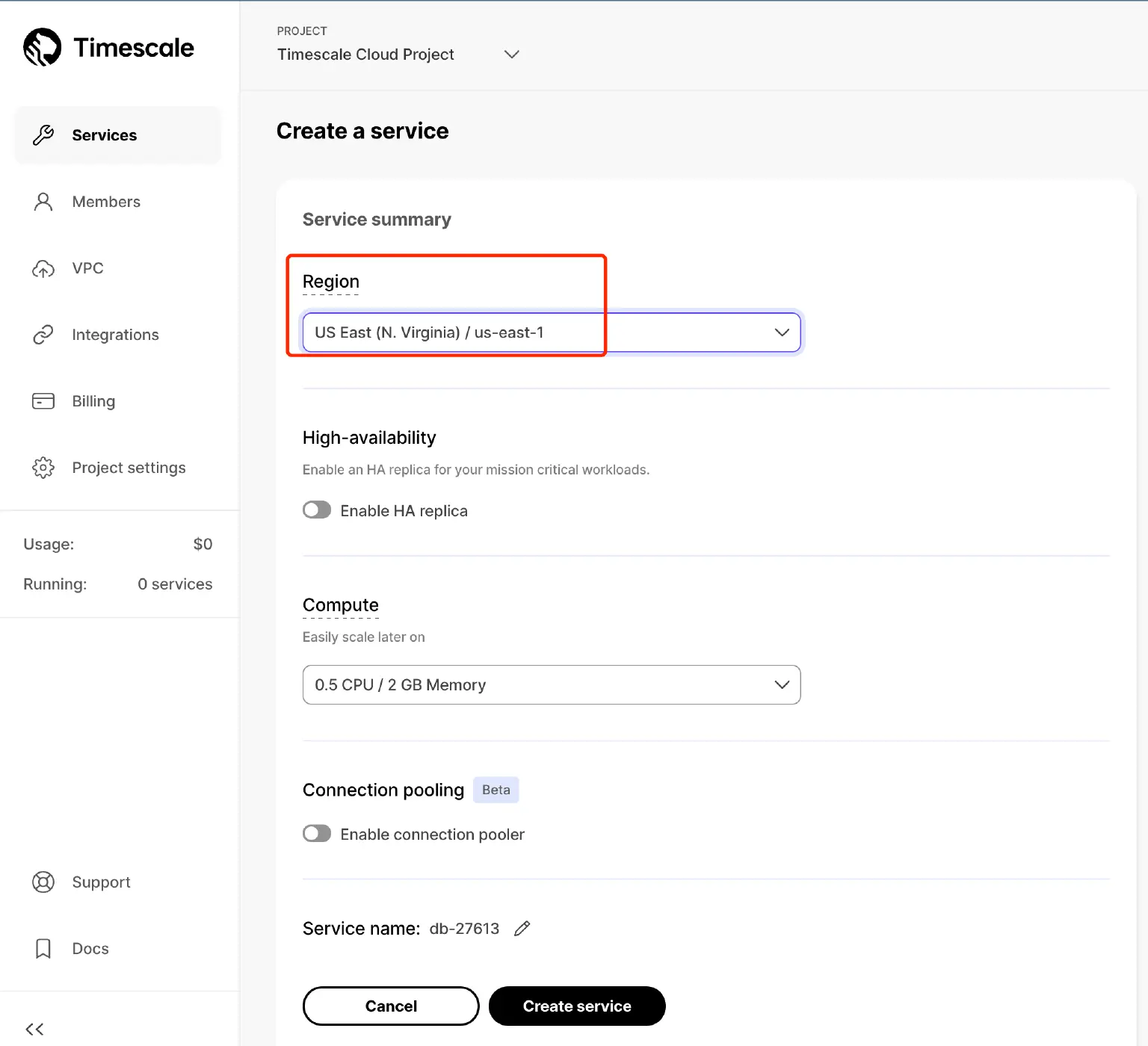

在创建服务页面，从地域字段的下拉列表中选择地域。 单击页面底部的创建服务。

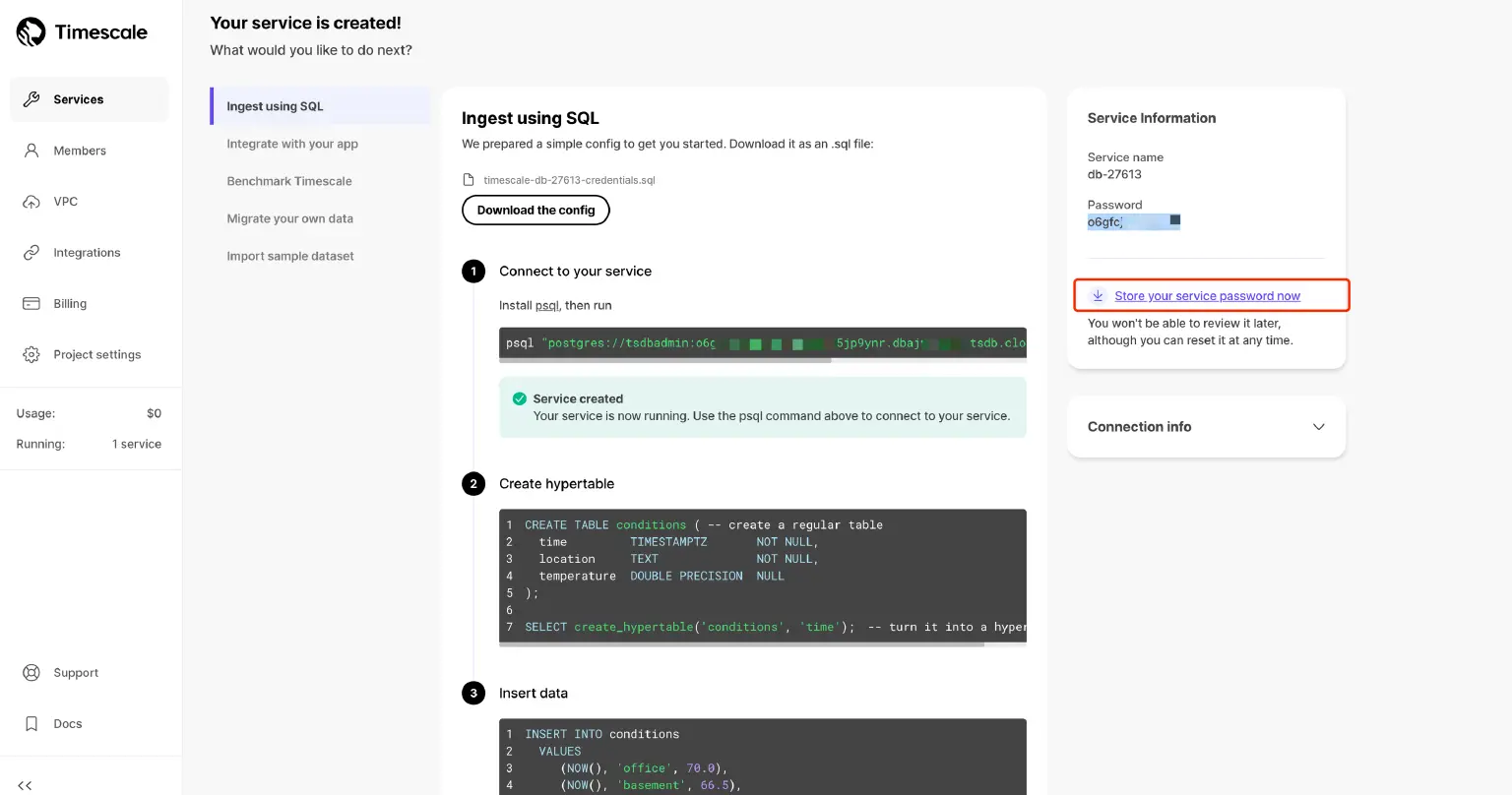

创建服务后，您可以按照此页面上的说明连接到您的服务。 或者，您可以按照以下步骤连接到您的服务。 妥善保存您的用户名和密码。

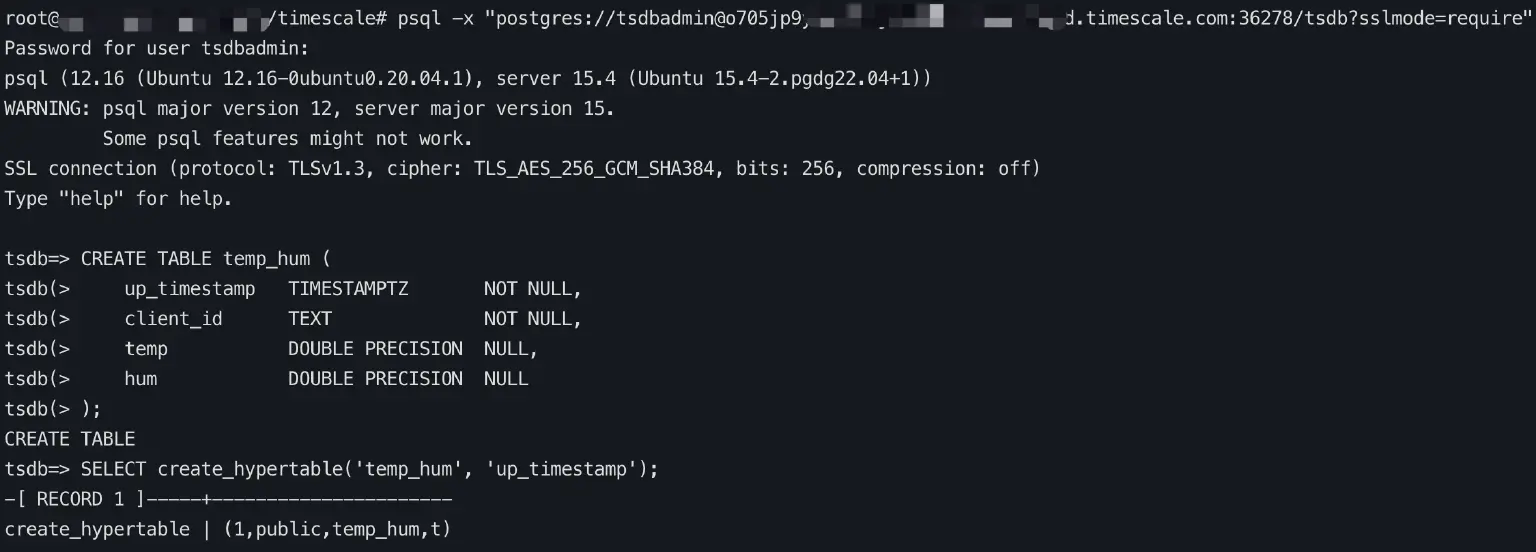

使用以下 SQL 语句创建新表 temp_hum 。 该表将用于保存设备上报的温度和湿度数据。

CREATE TABLE temp_hum (
up_timestamp TIMESTAMPTZ NOT NULL,
client_id TEXT NOT NULL,
temp DOUBLE PRECISION NULL,
hum DOUBLE PRECISION NULL
);

插入测试数据并查看。

INSERT INTO temp_hum(up_timestamp, client_id, temp, hum) values (to_timestamp(1603963414), 'temp_hum-001', 19.1, 55);
SELECT * FROM temp_hum;

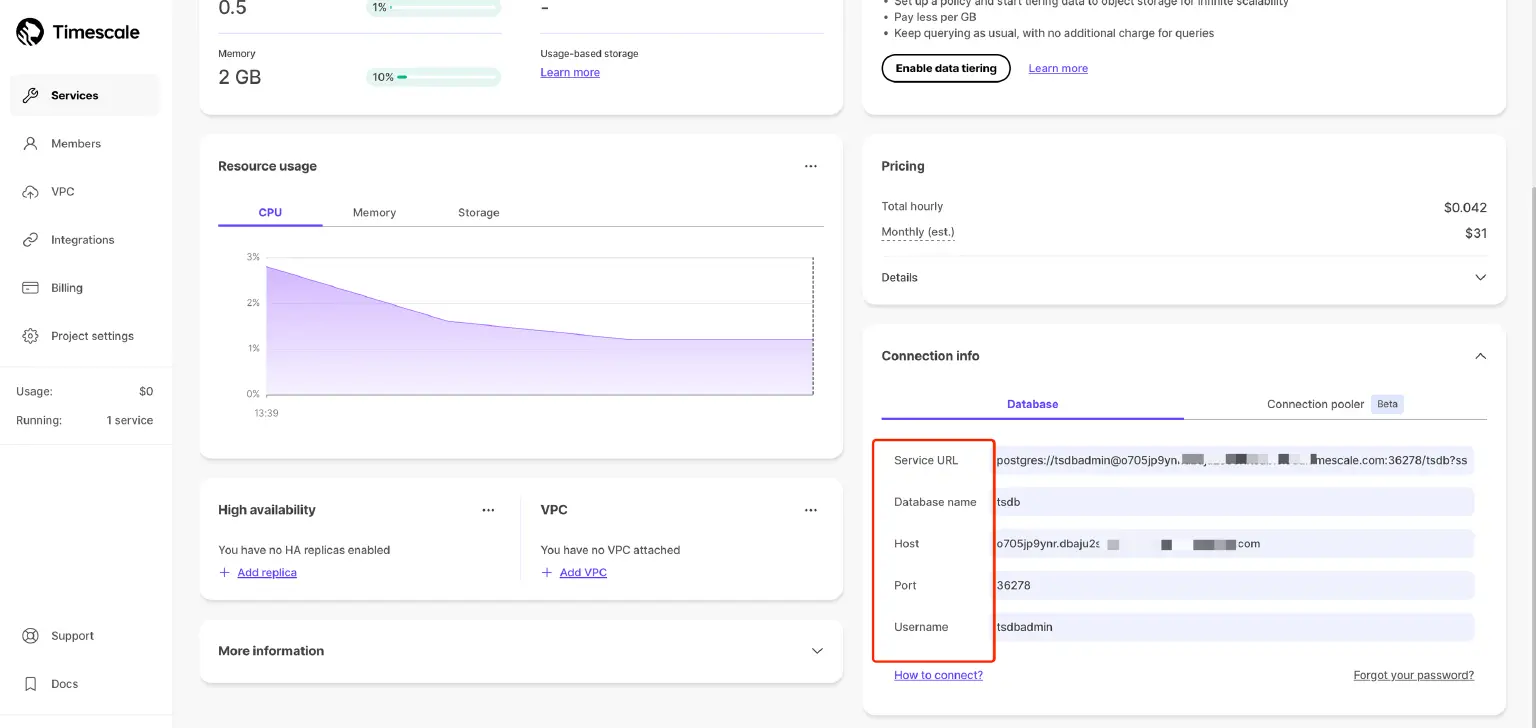

连接到服务后，您可以转至服务概览页面，在该页面您可以看到您的连接信息。

在 EMQX Cloud 中设置 TimeScale 集成

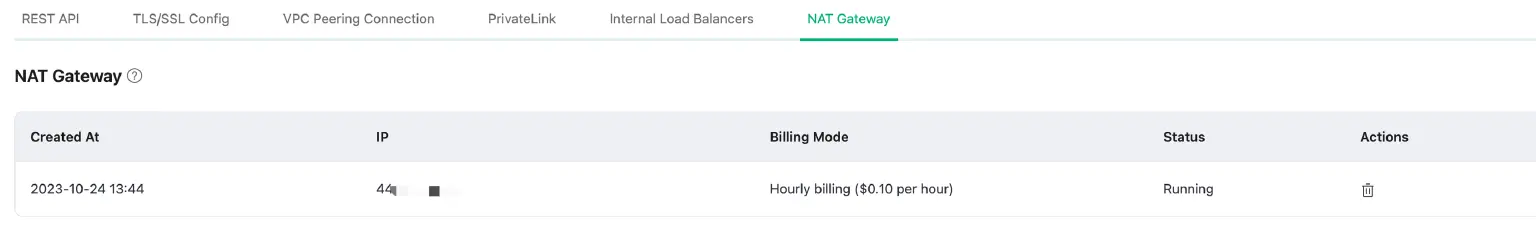

1. 开通 NAT 网关

NAT 网关 为 EMQX Cloud 专业版的部署提供访问公网资源的能力，无需 VPC 对等连接。在连接 TimeScale 前，请先开通 NAT 网关。

2.新建资源

点击左侧菜单栏数据集成，找到 TimescaleDB 资源类型。

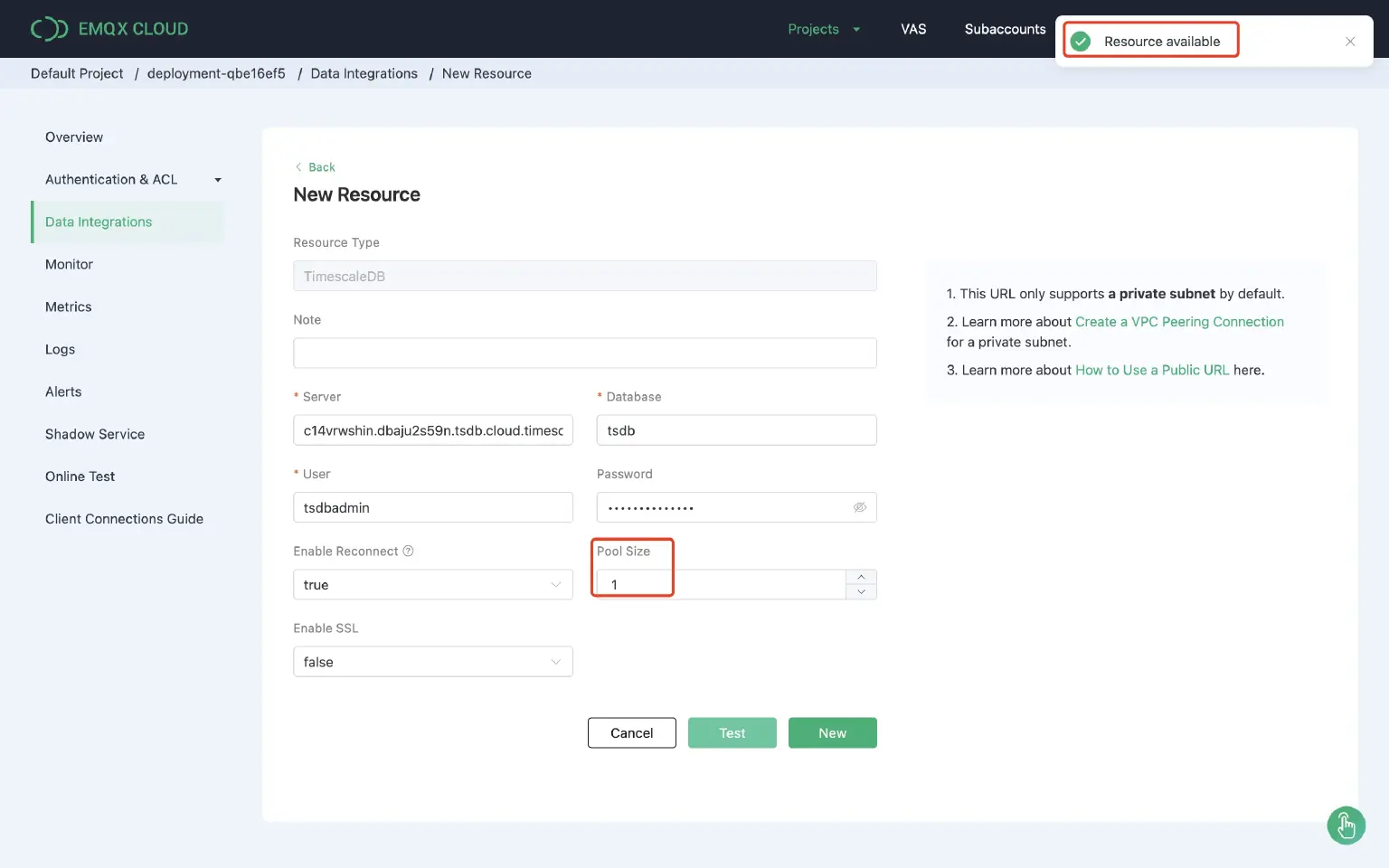

填入刚才创建好的 TimescaleDB 数据库信息，将连接池大小设置为 1，单击测试以测试连接。

• 如果连接失败，需要检查数据库配置是否正确。
• 如果连接成功，单击“新建”，创建 TimescaleDB 资源。

3.创建规则

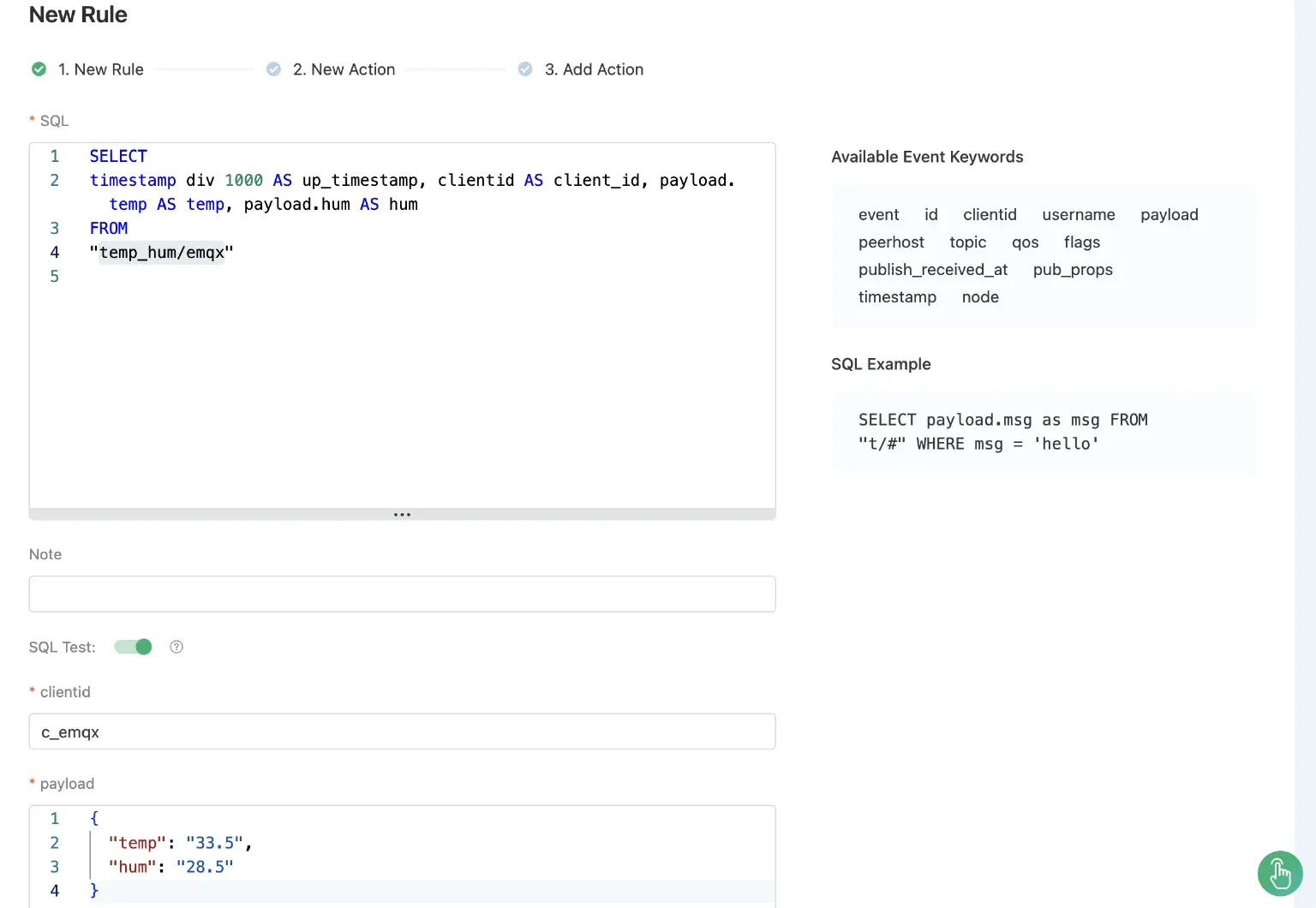

在“配置的资源”下，选择 TimescaleDB 资源。 单击“新建规则”，输入以下规则来匹配 SQL 语句。 规则的 SELECT 部分包括以下字段：

• up_timestamp：消息上报的实时时间。
• 客户端ID：发送消息的设备的ID。
• Payload：temp_hum/emqx 主题消息的负载，包含温度和湿度数据。

SELECT
timestamp div 1000 AS up_timestamp, clientid AS client_id, payload.temp AS temp, payload.hum AS hum
FROM
"temp_hum/emqx"

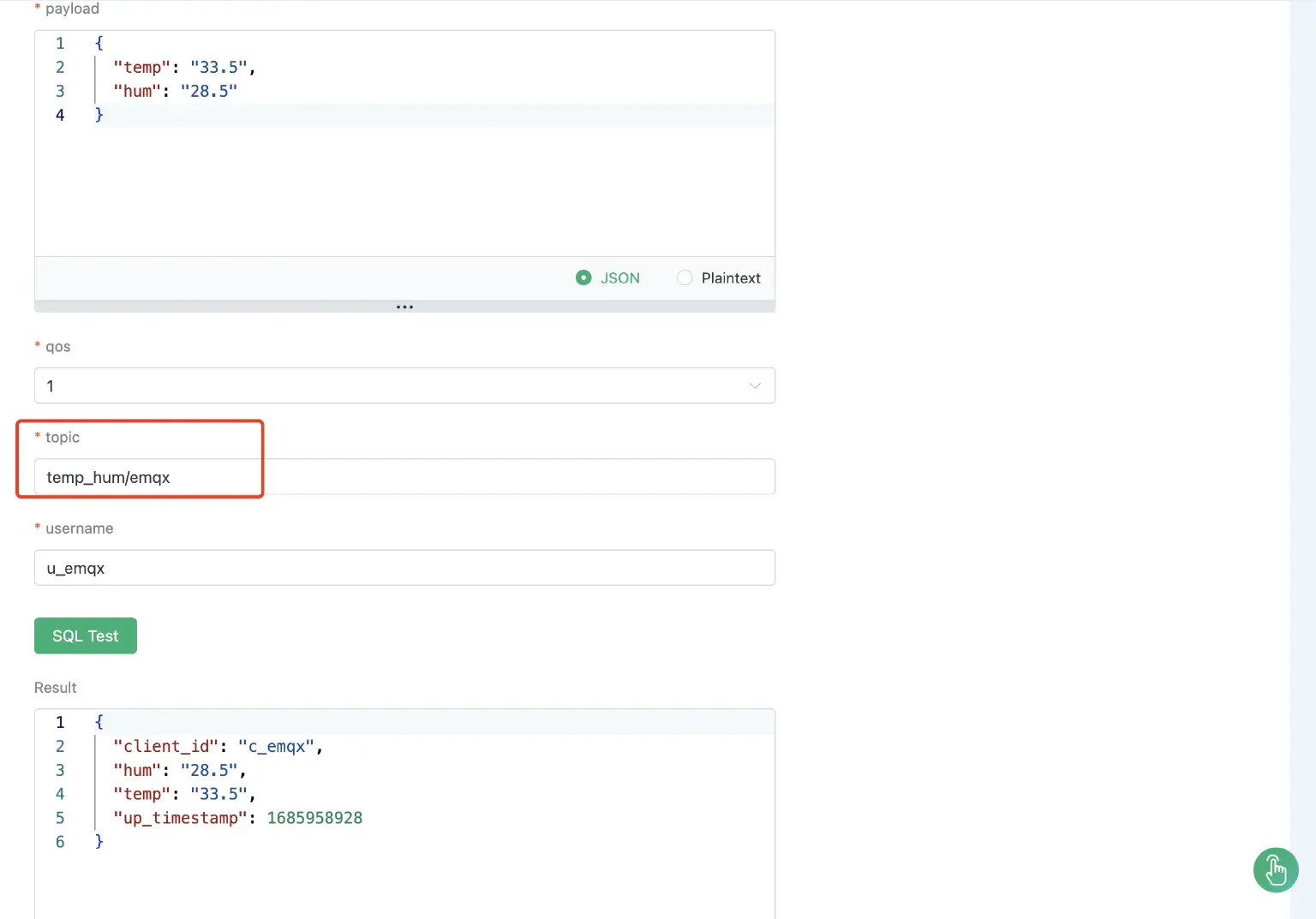

启用 SQL 测试，填写必填字段并单击 “SQL 测试” 以测试规则是否有效，您应该得到如截图所示的预期结果。

4. 创建动作

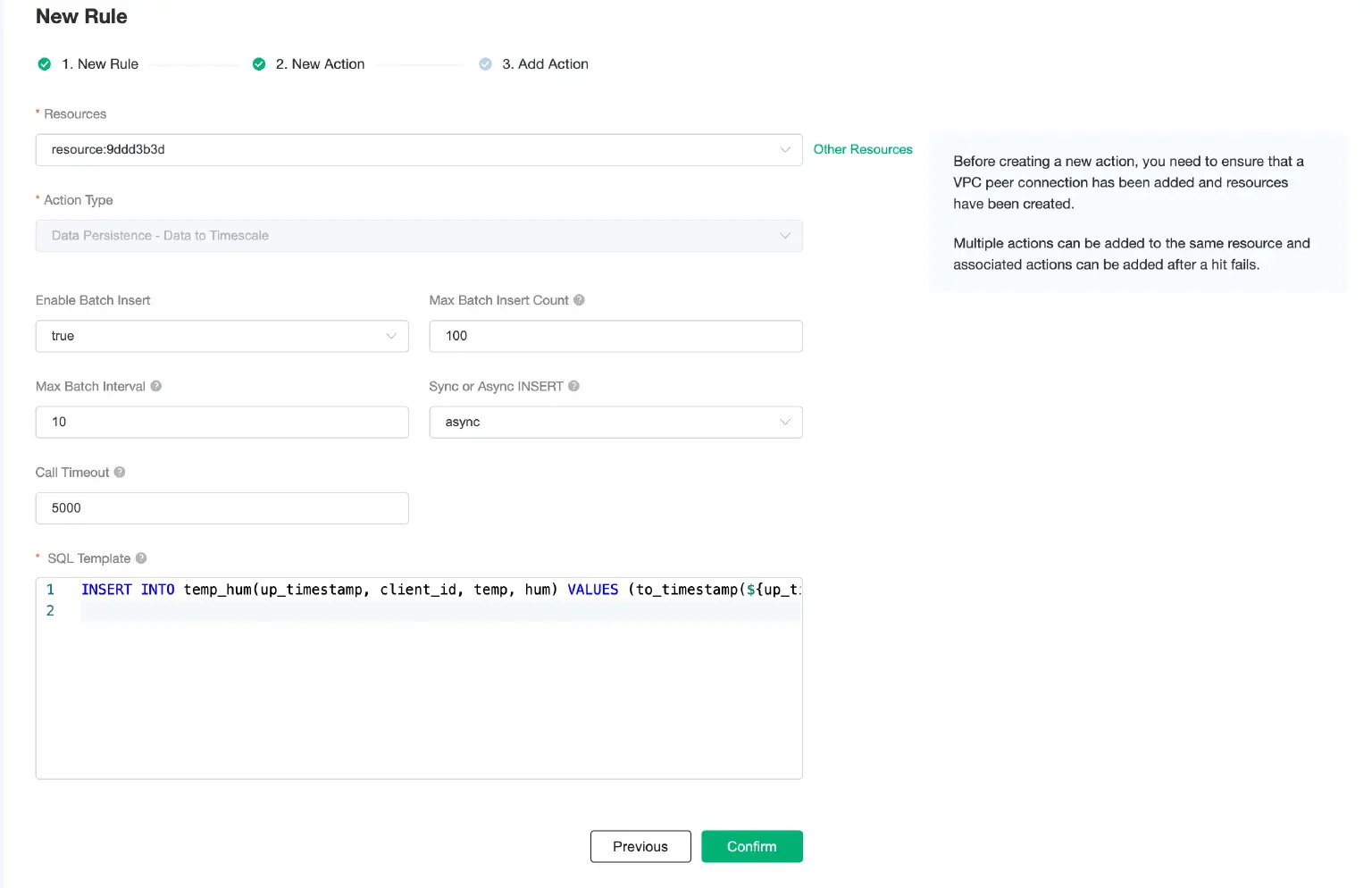

单击底部的 “下一步” 按钮以创建操作。 从下拉列表中选择之前创建的资源。 在 SQL 模板中，输入以下数据以将它们插入到 SQL 模板中。

INSERT INTO temp_hum(up_timestamp, client_id, temp, hum) VALUES (to_timestamp(${up_timestamp}), ${client_id}, ${temp}, ${hum})

确认信息无误后，点击右下角的确认，完成数据集成的配置。通过这些步骤，您可以成功配置 TimescaleDB 集成，将 MQTT 数据转化为适合时间序列数据库的结构，并验证数据的正确传输和存储。这将使您能够轻松地对时间序列数据进行分析和查询。

6. 深入数据分析：使用 TimescaleDB 洞察数据

一旦数据已经成功集成到 TimescaleDB 中，下一步是通过查询和可视化工具来深入分析数据，获得有关工业物联网（IIoT）系统的洞察。以下是关于如何使用 TimescaleDB 进行数据分析的一些关键方面。

TimescaleDB 查询语言的特点

TimescaleDB的查询语言扩展了标准SQL，以支持时间序列数据的特点。这包括时间窗口查询、数据插值、数据降采样和复杂的时间序列操作。以下是一些主要特点：

• 时间窗口查询：您可以使用时间窗口函数来执行基于时间的操作，如滑动时间窗口聚合。这对于分析数据在不同时间段内的变化非常有用，比如每小时、每天或每月的数据趋势分析。
• 数据插值：TimescaleDB 支持插值函数，允许您填充缺失的时间序列数据点。这对于处理不完整的数据集并生成平滑的曲线图表非常有帮助。
• 数据降采样：如果您的原始数据非常细粒度，您可以使用降采样来减少数据量，以便更轻松地可视化和分析。降采样可以将数据汇总成更大的时间间隔。
• 复杂时间序列操作：TimescaleDB 支持各种复杂的时间序列操作，如交叉连接时间序列、对时间序列进行数学计算和应用窗口函数等。这些操作使您能够执行更高级的分析任务。

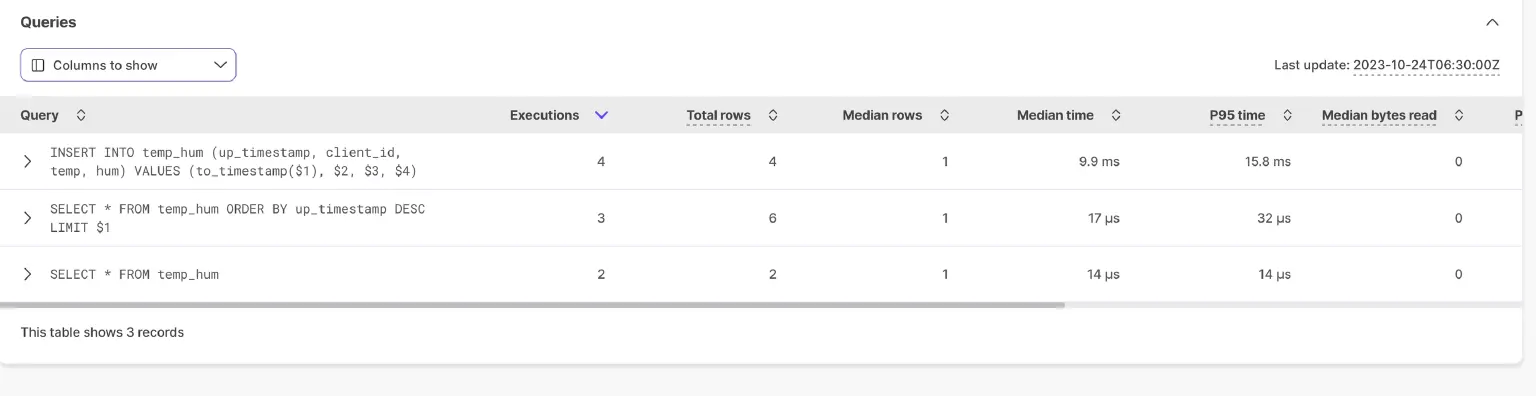

使用简单的仪表板实时监控指标

仪表板是将分析结果可视化的一种强大方式，通过仪表板，您可以：

• 实时监控关键指标：将重要的指标和数据趋势显示在仪表板上，以便工程师和运营人员能够随时了解系统的性能。

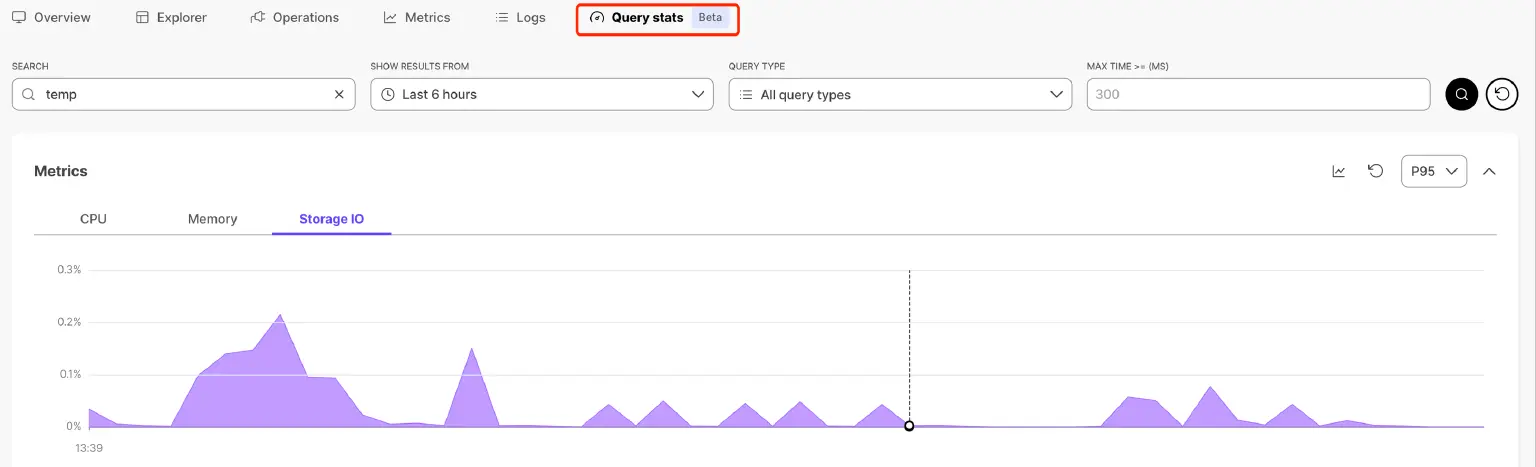

• 可视化数据：使用图表、图形和地图等可视化工具将数据转化为易于理解的图像，以便更轻松地识别趋势和异常。



• 自定义仪表板：根据具体需求创建自定义仪表板，以确保关注的数据和指标得到突出显示。



测试并验证数据的准确性和实时性

数据分析不仅包括了查询和可视化，还包括验证数据的准确性和实时性。这是确保 IIoT 系统正常运行的关键部分。为了测试和验证数据，您可以：

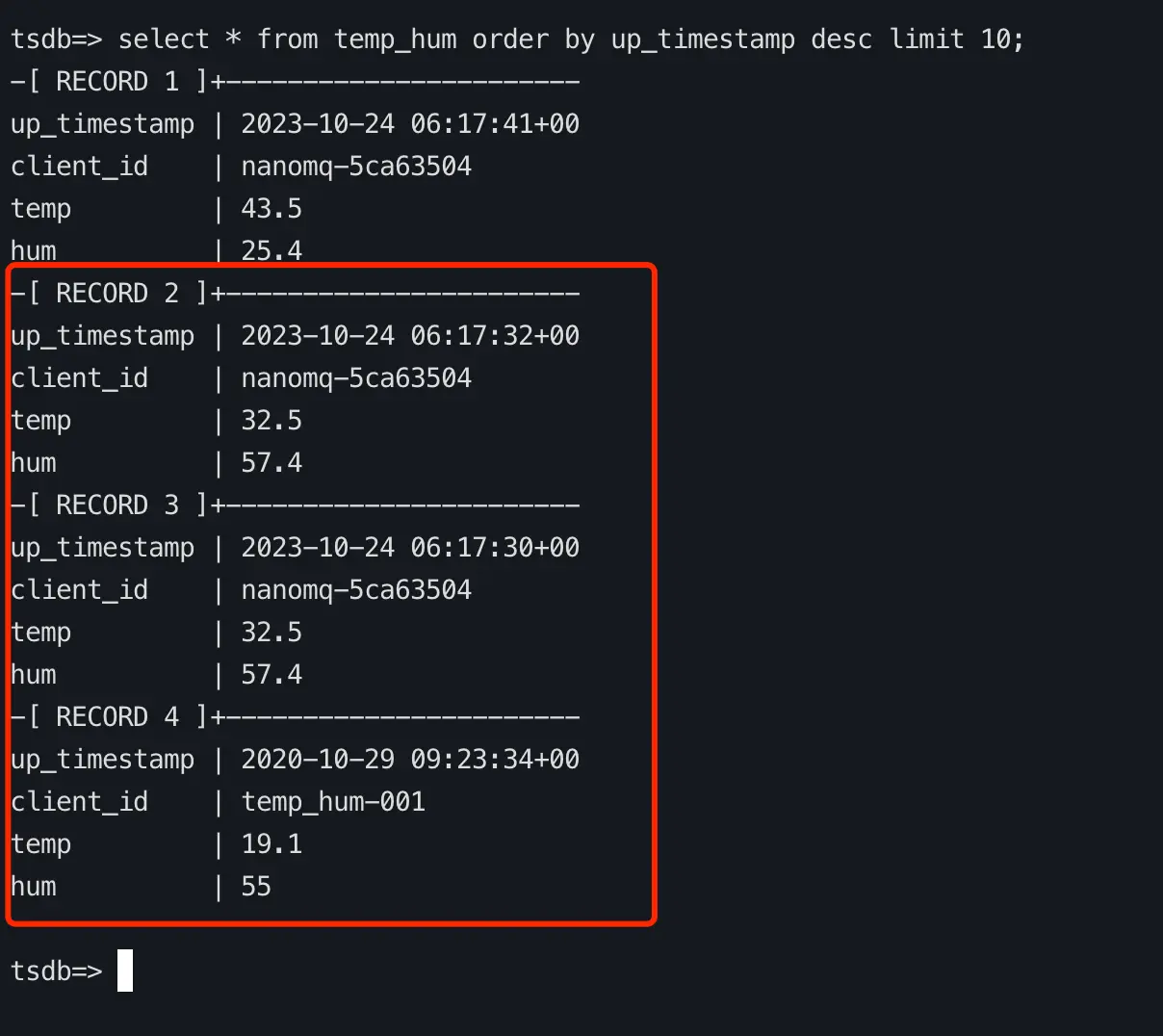

• 比对原始数据：将查询结果与原始数据进行比对，以确保转换和存储过程未引入任何错误。

  SELECT * FROM temp_hum ORDER BY up_timestamp DESC LIMIT 10;




• 监控数据更新频率：检查数据是否按照预期的频率更新。如果数据更新延迟，可能需要进行性能优化或故障排除。

• 定期进行数据验证：建立自动化的数据验证流程，以确保数据一直保持准确性。这包括编写测试脚本来验证数据完整性。

通过深入的数据分析、仪表板监控和数据验证，您可以获得关于 IIoT 系统性能和运行状况的宝贵洞察，帮助您做出及时的决策和改进系统。 TimescaleDB 的灵活性和强大功能使其成为处理大规模时间序列数据的理想选择。

结语

工业数字化需要一个能够处理复杂数据流、确保安全、并提供深度洞察的平台。EMQX Cloud 不仅满足了这些需求，还通过其与 MQTT 和 TimescaleDB 的密切集成，推动了工业物联网的创新。这种集成确保了从设备到数据库的无缝数据流，无论数据量多大、需求复杂。通过实践验证，EMQX Cloud 证明了其在各种情况下都能保持高性能和可靠性，是构建和扩展工业物联网解决方案的理想选择。
